Dane:

$P_z=60\text{W}$

$U_z=230\text{V}$

$R_0=65\Omega$

Szukane:

$T=?$

Rozwiązanie:

Temperaturę włókna wolframowego możemy odczytać z wykresu, korzystając z obliczonej wartości oporu. Zgodnie z prawem Ohma opór urządzenia elektrycznego lub przewodu możemy przedstawić wzorem:

$R=\frac{U_z}{I}$

gdzie:

$R$  - opór elektryczny,

$U_z$  - napięcie do jakiego podłączono urządzenie lub przewód,

$I$  - natężenie prądu płynącego w obwodzie.

Moc prądu elektrycznego wyrażamy jako:

$P_z=U_{z}I$

gdzie:

$P_z$   - wydzielana moc elektryczna.

Przekształcamy powyższy wzór do wyrażenia na natężenie prądu:

$P_z=U_{z}I\mid :U_z$

$I=\frac{P_z}{U_z}$

Korzystając z powyższych zależności zapisujemy:

$R=\frac{U_z}{I}$

$R=\frac{U_z}{\frac{P_z}{U_z}}$

$R=\frac{U_z^2}{P_z}$

Wstawiamy dane liczbowe:

$R=\frac{{\left(230\text{V}\right)}^2}{60\text{W}}=\frac{52900{\text{V}}^{\cancel{2}}}{60\cancel{\text{V}}\cdot \text{A}}\approx 881,67\Omega$

Aby odczytać temperaturę z wykresu, musimy znać wartość stosunku $\frac{R}{R_0}$ :

$\frac{R}{R_0}=\frac{881,67\Omega }{65\Omega }\approx 13,6$

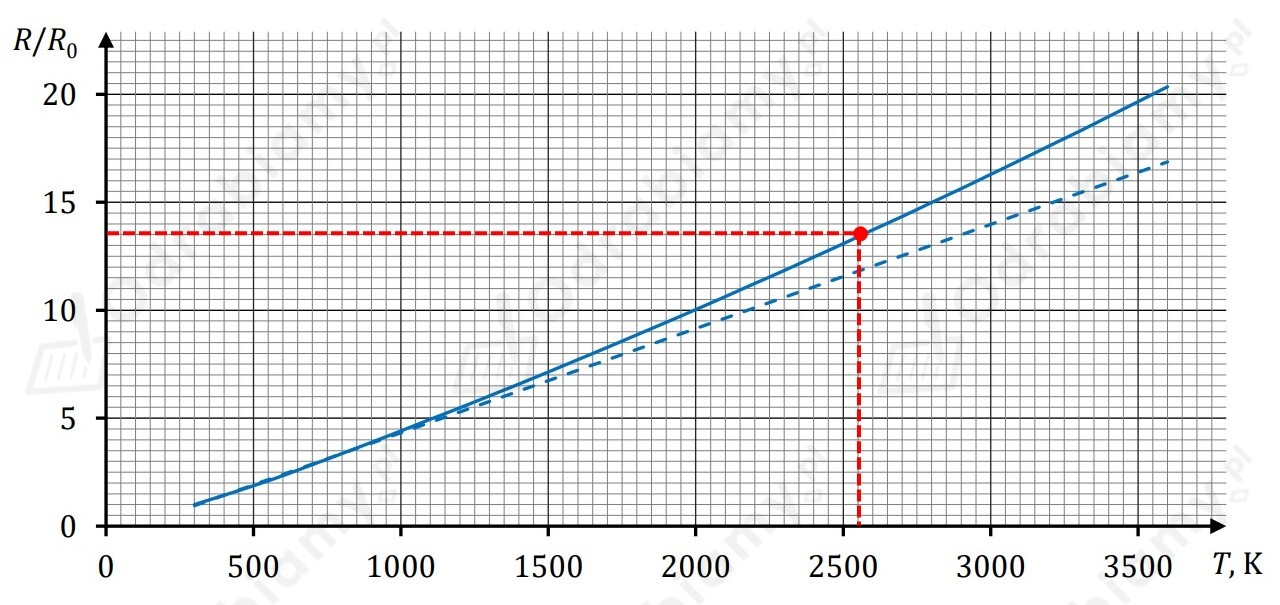

Znajdujemy na wykresie odpowiedni punkt i odczytujemy wartość temperatury:

Odpowiedź: Temperatura włókna wolframowego żarówki wynosiła około 2550 K.
