Uzasadnienie:

Naszym zadaniem jest narysowanie na rysunku siły, z jaką tłok działał na podnoszone ciało. Wiemy, że ciecz w prasie hydraulicznej wywiera na duży tłok ciśnienie o wartości:

$p=50\text{kPa}=50\cdot 1000\text{Pa}=50000\text{Pa}$

Z zadania wynika, że tłok, na który ciecz wywiera ciśnienie ma powierzchnię:

$S=900{\text{cm}}^2=900\cdot 0,0001{\text{m}}^2=0,09{\text{m}}^2$

Ciśnienie informuje nas, jak duża jest wartość siły działającej na jednostkę powierzchni. Możemy je obliczyć za pomocą wzoru:

$p=\frac{F}{S}$

gdzie:

$p$ - ciśnienie,

$F$ - wartość siły nacisku (parcia) działającej na powierzchnię,

$S$ - pole powierzchni, na którą działa ta siła.

Zatem wartość siły, jaką ciecz wywiera na tłok wynosi:

$\frac{F}{S}=p|\cdot S$

$F=pS$

Podstawiamy dane liczbowe do wzoru:

$F=50000\text{Pa}\cdot 0,09{\text{m}}^2=$

$=50000\frac{\text{N}}{\cancel{{\text{m}}^2}}\cdot 0,09\cancel{{\text{m}}^2}=$

$=4500\text{N}$

Taka siła jest wywierana przez ciecz na tłok, czyli z taką siłą tłok działa na ciało. Wiemy, że $1\text{cm}$ na rysunku jest reprezentuje siłę o wartości $1000\text{N}$. Zatem siła o wartości $4500\text{N}$ będzie miała długość:

$\frac{4500\text{N}}{1000\text{N}}\cdot 1\text{cm}=4,5\cdot 1\text{cm}=4,5\text{cm}$

 Odpowiedź:

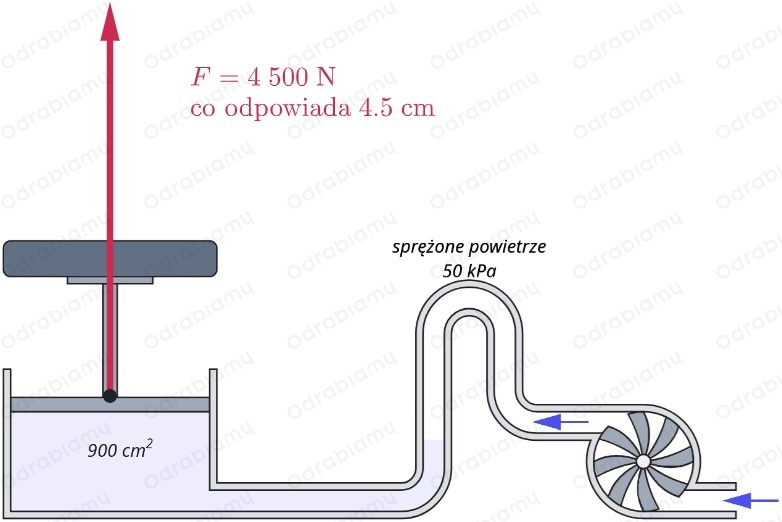

Zaznaczamy siłę na rysunku:
