Uzasadnienie:

Naszym zadaniem jest narysowanie ciała i siły działającej na nie, zachowując przy tym proporcje długości.

Z podpunktu a) możemy zobaczyć, że wektor siły o wartości 20 N jest reprezentowany przez strzałkę o długości 4 kratek. Oznacza to, że długość jednej kratki będzie odpowiadała pewnej wartości siły, którą możemy wyznaczyć z metody proporcji:

$\begin{array}{ccc}4\text{kratki}& -& 20\text{N}\\ 1\text{kratka}& -& x\end{array}$

Wymnażając proporcję na krzyż otrzymamy:

$4\text{kratki}\cdot x=1\text{kratka}\cdot 20\text{N}|:4\text{kratki}$

$x=\frac{1\sout{\text{kratka}}\cdot 20\text{N}}{4\sout{\text{kratki}}}$

$x=\frac{20\text{N}}{4}=5\text{N}$

W podpunkcie b) mamy narysować siłę o wartości 10 N, czyli będzie ona reprezentowana przez strzałkę o długości $10:5=2$ kratek.

W podpunkcie c) należy narysować siłę o wartości 15 N, czyli będzie ona reprezentowana przez strzałkę o długości $15:5=3$ kratki.

W podpunkcie d) należy narysować siłę o wartości 20 N, czyli tak, jak w przypadku a) strzałka ma długość $4$ kratek.

 Odpowiedź:

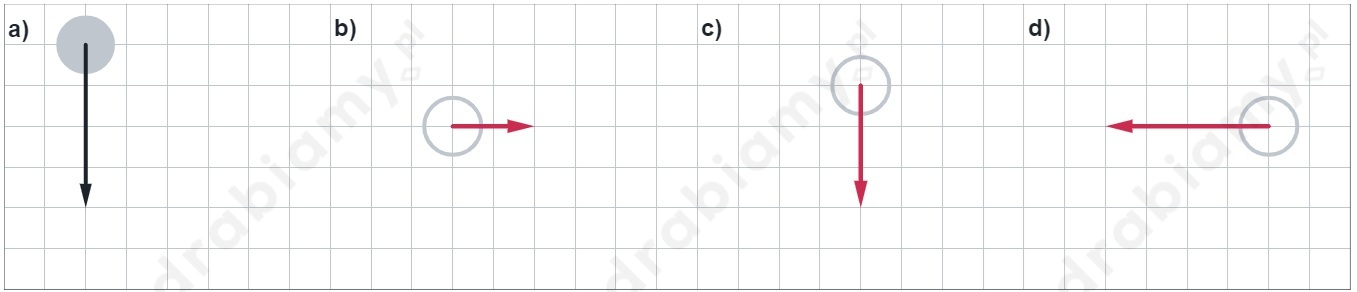

Wykonajmy rysunki:
