Gaz doskonały przeprowadzono od stanu 1 do stanu 5...- Zadanie Zadanie 8.26: Z fizyką w przyszłość. Zbiór zadań. Zakres rozszerzony. Część 2. Po gimnazjum

Rozwiązanie

$a)$

Naszym zadaniem jest zilustrowanie przemian gazów w układach $V, T$ i $p, V$ .

Zacznijmy od odczytania z wykresu ciśnień i temperatur w poszczególnych stanach. Niech jedna kratka odpowiada jednej jednostce ciśnienia $p$ i jednej jednostce temperatury $T$ .

▶ W stanie 1 mamy:

$p_{1} = 2 p$

$T_{1} = 2 T$

▶ W stanie 2 mamy:

$p_{2} = 2 p$

$T_{2} = 4 T$

▶ W stanie 3 mamy:

$p_{3} = 4 p$

$T_{3} = 4 T$

▶ W stanie 4 mamy:

$p_{4} = 4 p$

$T_{4} = 8 T$

▶ W stanie 5 mamy:

$p_{5} = 8 p$

$T_{5} = 8 T$

Dla gazu doskonałego jego parametry możemy opisać za pomocą równania Clapeyrona:

$p V = n R T$

gdzie:

$p$ - ciśnienie gazu,

$V$ - objętość gazu,

$n$ - liczba moli gazu,

$R$ - stała gazowa,

$T$ - temperatura gazu doskonałego.

Zatem jeżeli $p$ i $T$ będą podstawowymi jednostkami na osi to podstawowa jednostka objętości ma postać:

$p V = n R T ∣ : p$

$V = \frac{n R T}{p}$

Wówczas dla poszczególnych stanów objętość będzie wynosiła:

▶ W stanie 1 mamy:

$V_{1} = \frac{n R T _{1}}{p _{1}}$

$V_{1} = \frac{n R \cdot 2 T}{2 p}$

$V_{1} = \frac{n R T}{p}$

$V_{1} = V$

▶ W stanie 2 mamy:

$V_{2} = \frac{n R T _{2}}{p _{2}}$

$V_{2} = \frac{n R \cdot 4 T}{2 p}$

$V_{2} = 2 \cdot \frac{n R T}{p}$

$V_{2} = 2 V$

▶ W stanie 3 mamy:

$V_{3} = \frac{n R T _{3}}{p _{3}}$

$V_{3} = \frac{n R \cdot 4 T}{4 p}$

$V_{3} = \frac{n R T}{p}$

$V_{3} = V$

▶ W stanie 4 mamy:

$V_{4} = \frac{n R T _{4}}{p _{4}}$

$V_{4} = \frac{n R \cdot 8 T}{4 p}$

$V_{4} = 2 \cdot \frac{n R T}{p}$

$V_{4} = 2 V$

▶ W stanie 5 mamy:

$V_{5} = \frac{n R T _{5}}{p _{5}}$

$V_{5} = \frac{n R \cdot 8 T}{8 p}$

$V_{5} = \frac{n R T}{p}$

$V_{5} = V$

Wówczas wykresy będą miały postać:

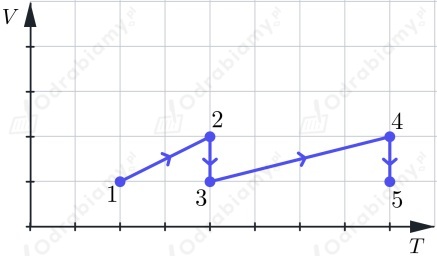

wykres zależności objętości od temperatury będzie reprezentowany przez odcinki pomiędzy punktami (stanami) na wykresie:

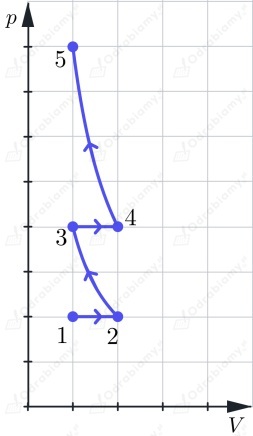

wykres zależności ciśnienia od temperatury będzie składał się z prostych odcinków dla izobar i krzywych dla izoterm:

$b)$

Praca siły zewnętrznej jest dodatnia w przemianach: 2 → 3 oraz 4 → 5 (praca siły zewnętrznej będzie dodatnia, kiedy objętość gazu zmaleje)
Praca gazu jest dodatnia: 1 → 2 oraz 3 → 4 (praca gazu będzie dodatnia, kiedy objętość gazu wzrośnie)
Wykonana praca jest równa zero: nie ma takiej przemiany (wykonana praca byłaby równa zero, kiedy zmiana objętości między dwoma stanami gazu byłaby równa zero)
