Treść:

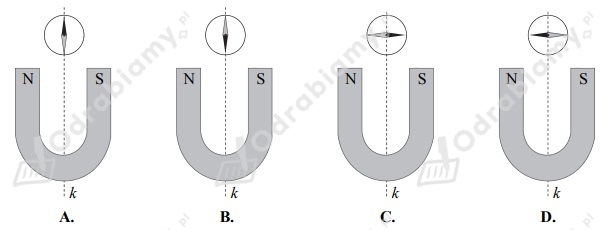

W pobliżu magnesu podkowiastego, w punkcie na linii k, umieszczono igiełkę magnetyczną. Igiełka może obracać się dookoła osi prostopadłej do płaszczyzny rysunku. Kształt linii pola magnetycznego w płaszczyźnie rysunku jest symetryczny względem prostej k. Bieguny magnesu oznaczono literami N i S. Północny biegun igiełki oznaczono kolorem czarnym, a południowy – szarym. Przyjmij, że pole magnetyczne pochodzi tylko od magnesu. Wskaż rysunek przedstawiający prawidłowe ustawienie igiełki w polu magnetycznym magnesu.
Rozwiązanie:

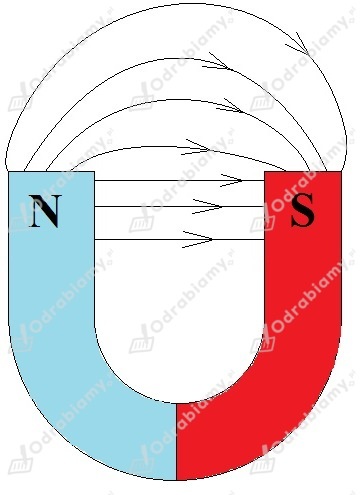

Na początek musimy wiedzieć, jak biegną linie pola magnetycznego w magnesie podkowiastym:
Igła ułoży się wzdłuż linii pola magnetycznego, czyli prostopadle do linii k.
Jednocześnie pamiętamy, że bieguny różnoimienne przyciągają się, a więc północny biegun igły magnetycznej będzie się znajdował bliżej bieguna południowego magnesu. Przedstawia to rysunek C.
Odpowiedź: C.
Ola Wołoszyn
Nauczycielka fizyki
