Dane:

$C_1=C_2=C=100pF$

$C_3=300pF\Rightarrow C_3=3C$

$C_4=C_5=C_6=600pF\Rightarrow C_4=C_5=C_6=6C$

Szukane:

$C_z=?$

Rozwiązanie:

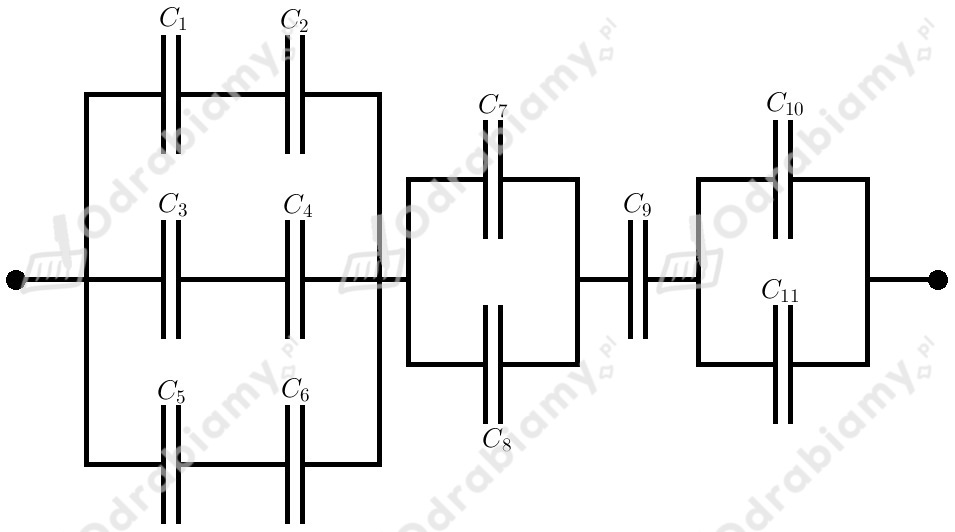

Wykonajmy schemat uproszczony układu przedstawionego w zadaniu i oznaczmy na nim kondensatory każdy inną nazwą:

Zauważmy, że:

$C_1=C_2=C_7=C_8=C$

$C_3=C_9=C_{11}=3C$

$C_4=C_5=C_6=C_{10}=6C$

Zauważmy, że kondensatory 1 i 2 oraz 3 i 4 oraz 5 i 6 połączone są szeregowo. Pojemność zastępczą kondensatorów połączonych szeregowo obliczamy korzystając z wzoru:

$\frac{1}{C_z}=\sum _{i=1}^n\frac{1}{C_i}$

gdzie Cz jest pojemnością zastępczą, Ci jest pojemnością poszczególnych kondensatorów. Pojemność zastępcza kondensatorów 1 i 2 ma postać:

$\frac{1}{C_{1,2}}=\frac{1}{C_1}+\frac{1}{C_2}$

$\frac{1}{C_{1,2}}=\frac{1}{C}+\frac{1}{C}$

$\frac{1}{C_{1,2}}=\frac{2}{C}$

$C_{1,2}=\frac{1}{2}C$

Pojemność zastępcza kondensatorów 3 i 4 ma postać:

$\frac{1}{C_{3,4}}=\frac{1}{C_3}+\frac{1}{C_4}$

$\frac{1}{C_{3,4}}=\frac{1}{3C}+\frac{1}{6C}$
