$\text{Dane:}$

$C_1=1\mu F$

$C_2=2\mu F$

$C_3=5\mu F$

$\text{Szukane:}$

Różne przypadki połączeń tych kondensatorów i pojemności zastępcze:  $C_z=?$

$\text{Rozwiązanie:}$

Przypadek 1

Każdy kondensator włączamy do obwodu osobno. Wówczas pojemność zastępcza każdego takiego obwodu będzie miała postać:

$C_{z1}=C_1\Rightarrow C_{z1}=1\mu F$

$C_{z2}=C_2\Rightarrow C_{z2}=2\mu F$

$C_{z3}=C_3\Rightarrow C_{z3}=5\mu F$

---

Przypadek 2

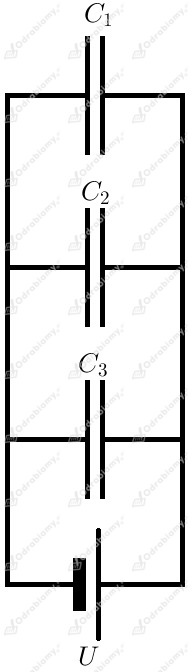

Wszystkie kondensatory łączymy równolegle:

Pojemność kondensatorów połączonych równolegle obliczamy korzystając z wzoru:

$C_z=\sum _{i=1}^n{C}_i$

gdzie C_z jest pojemnością zastępczą, C_i jest pojemnością poszczególnych kondensatorów. Z tego wynika, że w naszym przypadku otrzymujemy:

$C_{zr}=C_1+C_2+C_3$

$C_{zr}=1\mu F+2\mu F+5\mu F$

$C_{zr}=8\mu F$

---

Przypadek 3

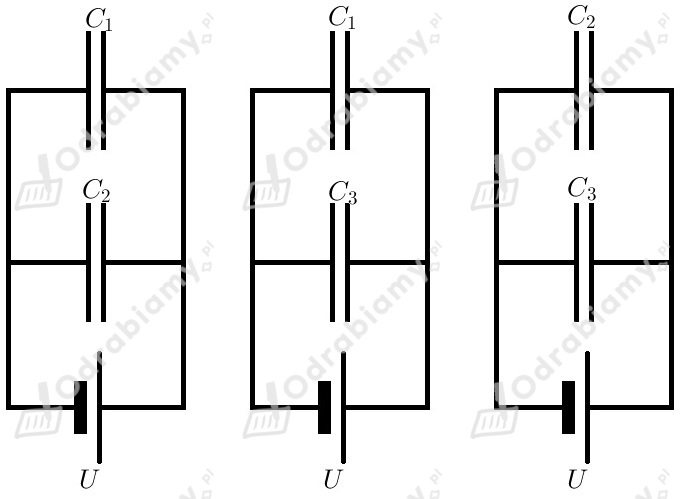

Łączymy kondensatory po dwa w obwodzie w sposób równoległy:

Z tego wynika, że pojemności zastępcze dla poszczególnych układów mają postać:

$C_{r12}=C_1+C_2\Rightarrow C_{z12}=1\mu F+2\mu F=3\mu F$
