$\mathbf{a})$

 Uzasadnienie:

Naszym zadaniem jest zaznaczenie biegunów magnetycznych po lewej i po prawej stronie zwojnicy.

Przeanalizujmy sytuację przedstawioną w zadaniu.

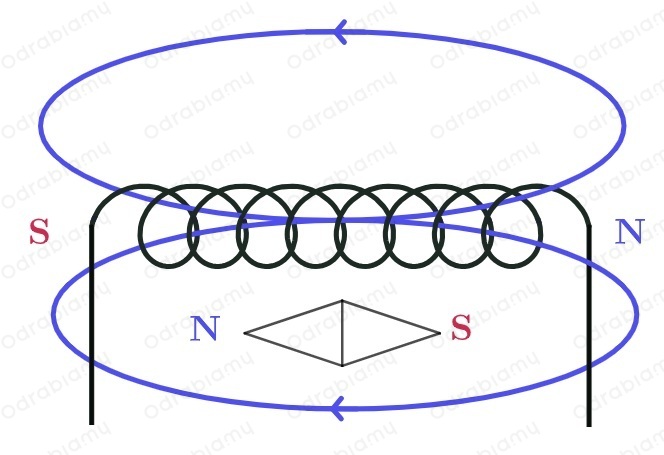

Igła magnetyczna ustawia się stycznie do linii pola magnetycznego wytworzonego przez zwojnicę. Północny biegun igły magnetycznej wskazuje kierunek linii tego pola. Linie pola zawsze wskazują południowy biegun magnetyczny, zatem ustalenie zwrotu linii pola magnetycznego pozwala ustalić bieguny magnetyczne wytworzone przez zwojnicę. Biegun $S$ zwojnicy znajduje się zatem po lewej, a biegun $N$ po prawej stronie zwojnicy. Uzupełniony rysunek został zamieszczony poniżej.

 Odpowiedź:



$\mathbf{b})$

 Uzasadnienie:

Naszym zadaniem jest ustalenie, gdzie znajduje się południowy biegun magnetyczny igły położonej nad zwojnicą.

Jak już wyjaśniliśmy w poprzednim podpunkcie igła magnetyczna swoim biegunem północnym wskazuje zwrot linii pola. Pole magnetyczne zwojnicy jest symetryczne względem obrotu wokół jej osi, zatem igła magnetyczna nad zwojnicą, podobnie tak jak igła pod zwojnicą ma biegun południowy po prawej stronie. Zostało to pokazane na rysunku poniżej.

 Odpowiedź:



$\mathbf{c})$

 Uzasadnienie:

Naszym zadaniem jest zaznaczenie kierunku przepływu prądu w zwojnicy.

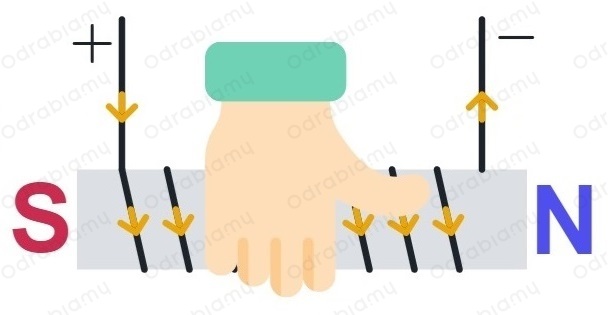

Stosujemy regułę prawej ręki. Pamiętamy, że zakrzywione palce wskazują kierunek przepływu prądu a odchylony kciuk położenie bieguna N. Orientujemy zatem prawą rękę w taki sposób by kciuk wskazywał biegun $N$ zwojnicy - palce wskażą kierunek przepływu prądu w zwojach. Poglądowy rysunek ustawienia ręki został zamieszczony poniżej (rdzeń na rysunku oczywiście nie jest potrzebny ale dzięki niemu łatwiej określić, które zwoje są bliżej nas).

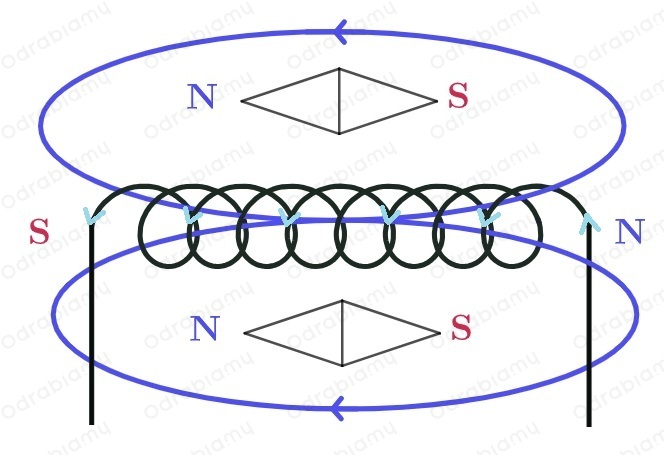

Zauważamy zatem, że prąd w zwojach znajdujących się bliżej nas płynie w dół. Zaznaczamy kierunek przepływu prądu na rysunku. Gotowy rysunek został zamieszczony poniżej.

 Odpowiedź:
