Uzasadnienie:

Naszym zadaniem jest naszkicować cykl pracy silnika w układzie zmiennych $p-T$. Przemiany $A\to B$ oraz $C\to D$ są przemianami izotermicznymi, wówczas wykres dla tych przemian w układzie współrzędnych $p-T$ będzie pionową linią prostą. Przemiany $B\to C$oraz $D\to A$ są przemianami izochorycznymi. Dla przemiany izochorycznej gazu doskonałego, zgodnie z prawem Charles'a, prawdziwa jest równość:

$\frac{p}{T}=\text{const}$

gdzie:

$p$ - ciśnienie gazu,

$T$ - temperatura gazu.

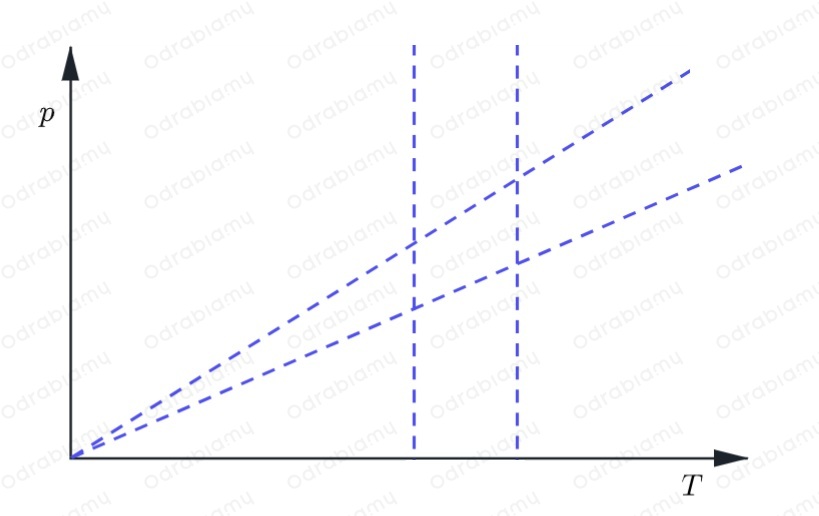

Wówczas możemy zauważyć, że ciśnienie w tej przemianie zależy liniowo od temperatury. Wówczas wykresem w układzie $p-T$ będzie funkcja liniowa wychodząca z początku układu współrzędnych. Dla przemian izochorycznych, nachylenie (czyli stromość) wykresu zależy od wartości stałej $\frac{p}{T}$. W przemianie $D\to A$, gdzie ciśnienie rośnie bardziej dynamicznie przy wzroście temperatury, funkcja $p(T)$ będzie bardziej stroma niż w przemianie $B\to C$, w której zarówno temperatura, jak i ciśnienie maleją. Zaznaczmy funkcje, na których będzie znajdował się cykl przemian silnika:

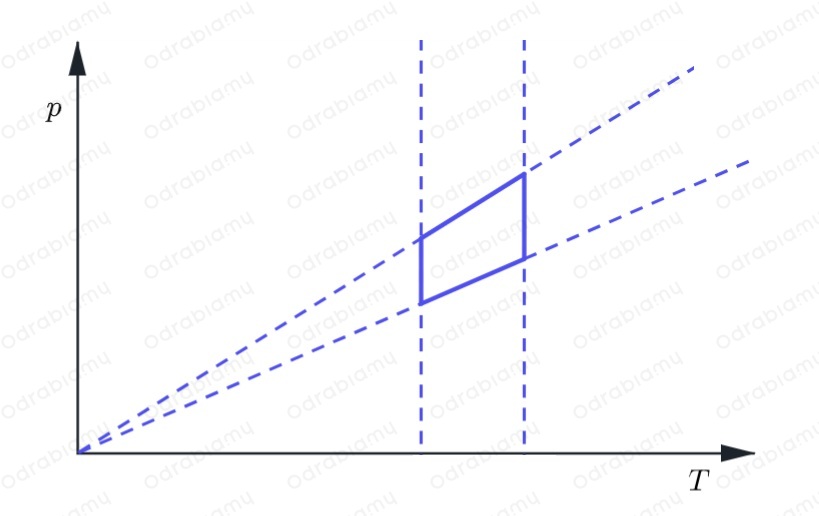

Zamknięty czworokąt utworzy cykl przemian silnika:

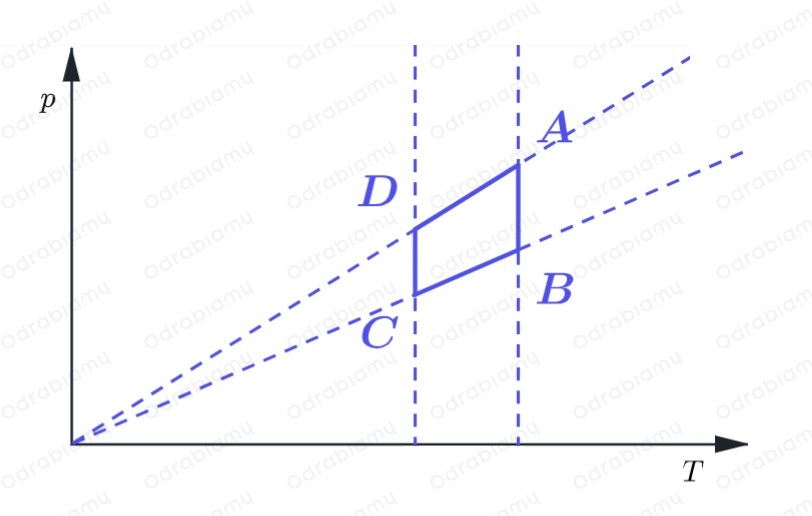

Podpiszmy punkty na wykresie:

 Odpowiedzieć:

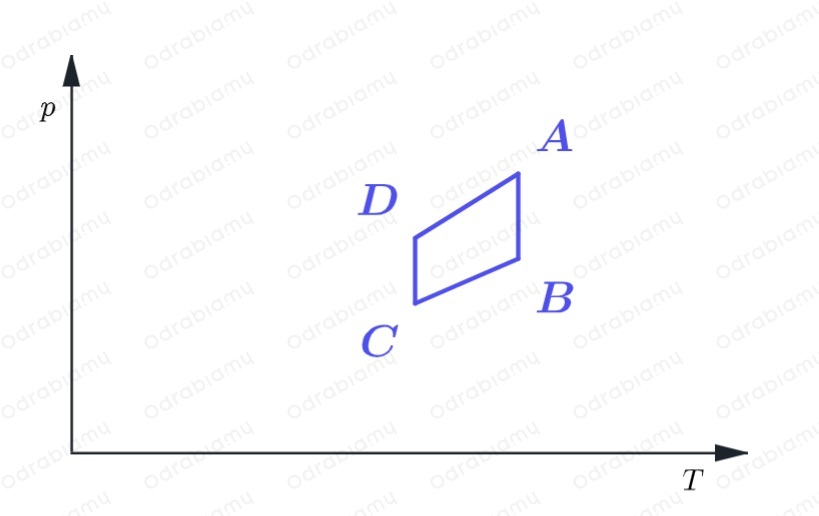

Naszkicujmy cykl pracy silnika w układzie współrzędnych $p-T$:
