UWAGA! Ten typ zadania jest zadaniem indywidualnym. Oznacza to, że każdy powinien wykonać je samodzielnie. Poniżej przedstawiamy przykładowy sposób jego rozwiązania.



 Uzasadnienie:

Naszym zadaniem jest określenie, w jaki sposób należałoby podłączyć żarówki, aby świeciły i nie groziło im przepalenie. Wiemy, że żarówki dostosowane są do napięcia $115\text{V}$. Zatem wyższe napięcie przepali żarówkę, a niższe sprawi, że nie będzie świeciła dostatecznie jasno (przepłynie przez nią prąd o niższym natężeniu).

Cały układ żarówek należy podłączyć do napięcia w sieci, czyli $230\text{V}$. Zauważmy, że:

$230\text{V}:115\text{V}=2$

Oznacza to, że $2$ żarówki połączone szeregowo tworzą układ, na którym suma napięć na żarówkach jest równa napięciu na całej sieci. Wiemy również, że na wszystkich obwodach połączonych równolegle ze źródłem napięcie jest takie jak na źródle. Oznacza to, że skoro mamy parzystą liczbę żarówek to musimy sparować je po dwie w gałęzi, a następnie wszystkie te gałęzie połączyć ze sobą równolegle i spiąć z wtyczką włożoną do gniazdka.

 Odpowiedź:

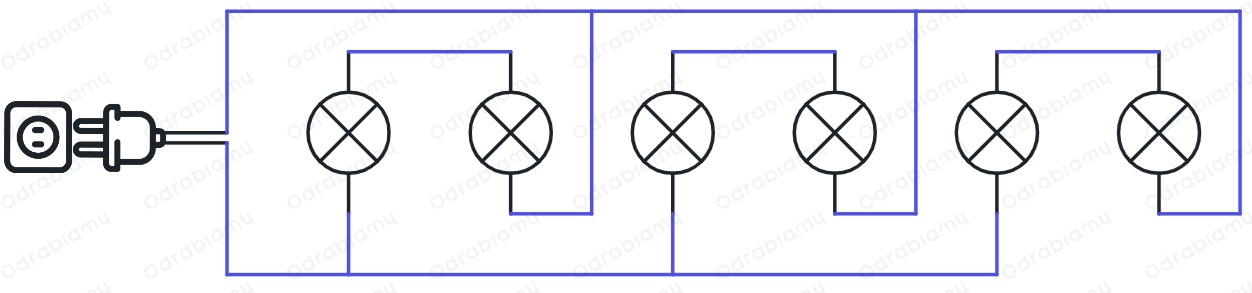

Przykładowe połączenie obwodu:
