Uzasadnienie:
Naszym zadaniem jest uzupełnienie informacji dotyczących natężenia prądu przy pozostałych strzałkach. Zgodnie z prawem Kirchhoffa natężenie wpływające do węzła musi być równe natężeniu wypływającemu z węzła. W związku z tym suma natężeń biegnących przez gałęzie wychodzące z węzła jest równa natężeniu, które wpływa do tego węzła.

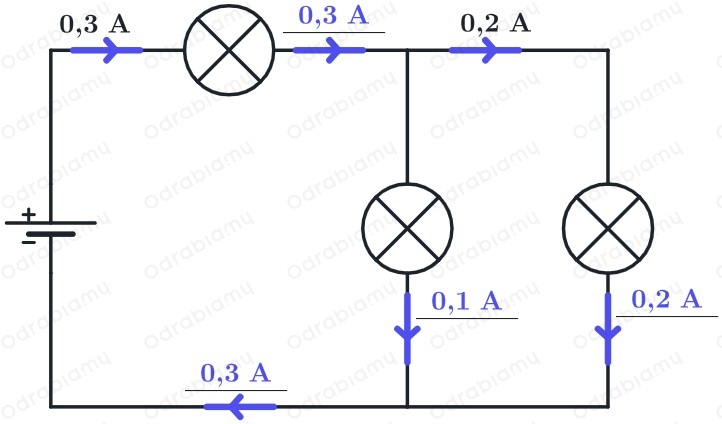

Analizując bieg prądu od plusa do minusa najpierw mamy niebieską strzałkę z wartością . Prąd przechodzi przez element obwodu bez zmiany natężenia, czyli również po przejściu przez żarówkę w obwodzie będzie płynął prąd o takim samym natężeniu, czyli . Następnie prąd wpływa do węzła i rozchodzi się w dwie strony. Ze schematu wynika, że w jedną stronę popłynie prąd o natężeniu . Wówczas zgodnie z prawem Kirchhoffa w drugiej gałęzi obwodu popłynie prąd o natężeniu ponieważ .
Prąd o natężeniu przepłynie przez żarówkę i nadal będzie miał wartość . Podobnie w drugiej gałęzi obwodu prąd, który przepłynie przez żarówkę będzie miał natężenie . Prądy z obu tych gałęzi dotrą do węzła i ponownie wypłynął z niego w kierunku minusa jako jeden prąd o natężeniu .
Odpowiedź:
Uzasadnienie:

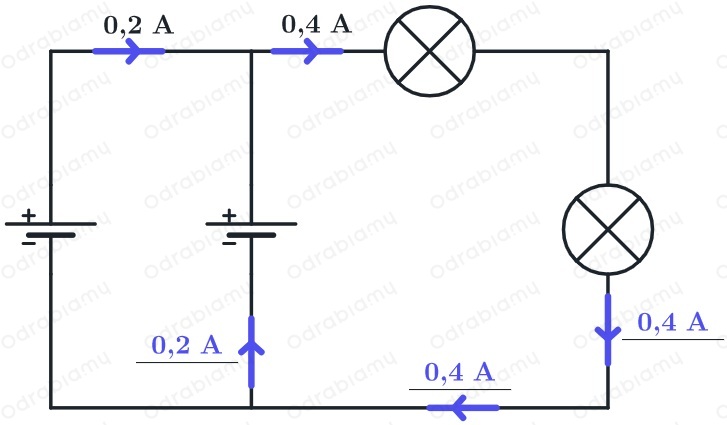

W tym przypadku mamy dwa źródła połączone równolegle. Zatem napięcie na każdej z baterii musi być takie samo - w przeciwnym razie układ mógłby ulec uszkodzeniu. Zatem i natężenie prądu wypływającego i wpływającego do baterii jest takie samo. Skoro z baterii po lewej stronie wypływa prąd o natężeniu to do baterii po prawej stronie będzie wpływał prąd o natężeniu . Jest to zgodne z tym, że prąd z obu baterii wpływa do węzła i jak widzimy z węzła wypływa prąd o natężeniu , ponieważ . Prąd, który wypłynął z węzła przepływa przez żarówki połączone szeregowo bez zmian, czyli ma natężenie .
Odpowiedź:
