$1.$

 Uzasadnienie:

Naszym celem jest  stwierdzenie, jaki będzie kierunek prądu w układach przedstawionych na obu rysunkach. Wiemy, że prąd płynie od dodatniego bieguna przez układ diod do bieguna ujemnego.

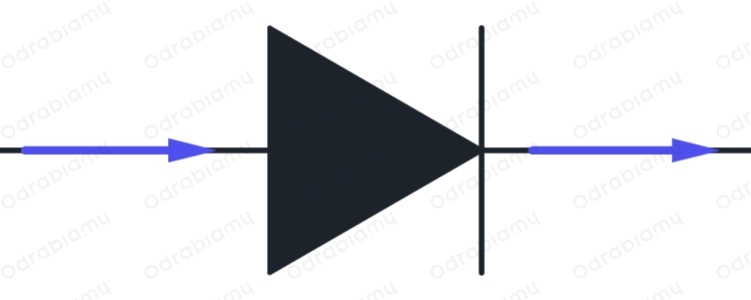

Diody przepuszczają prąd w kierunku przewodzenia, a blokują go w kierunku zaporowym. Dioda jest oznaczona symbolem:

Kierunek zaporowy na tej grafice jest oznaczany pionową kreską. Prąd popłynie przez diodę jedynie gdy ma zwrot w kierunku przewodzenia, tak jak pokazano na rysunku poniżej:

Korzystając z tych informacji możemy stwierdzić jak prąd płynie w mostku.

 Odpowiedź:

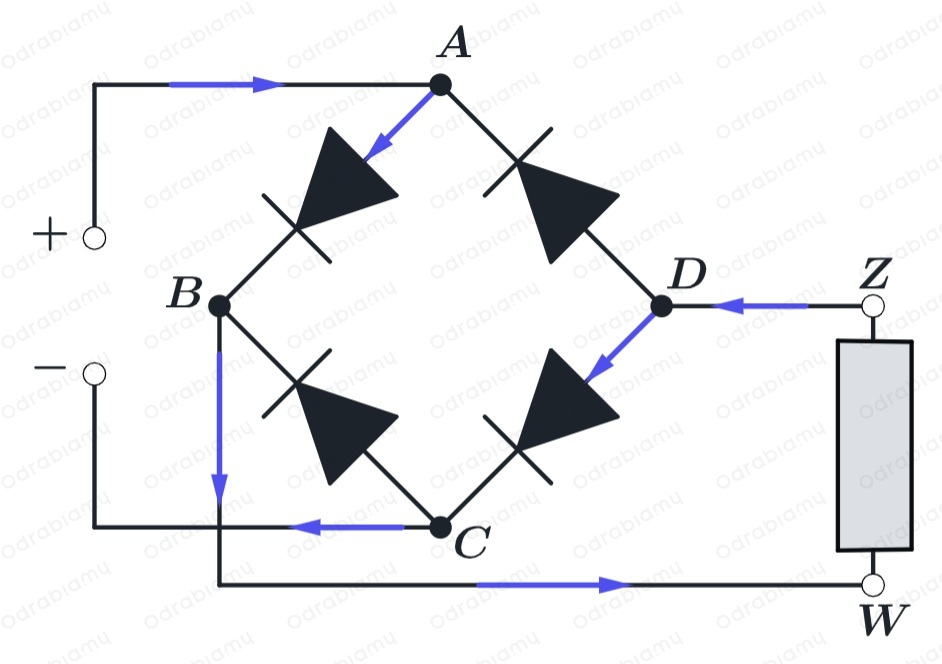

Rysunek 1:

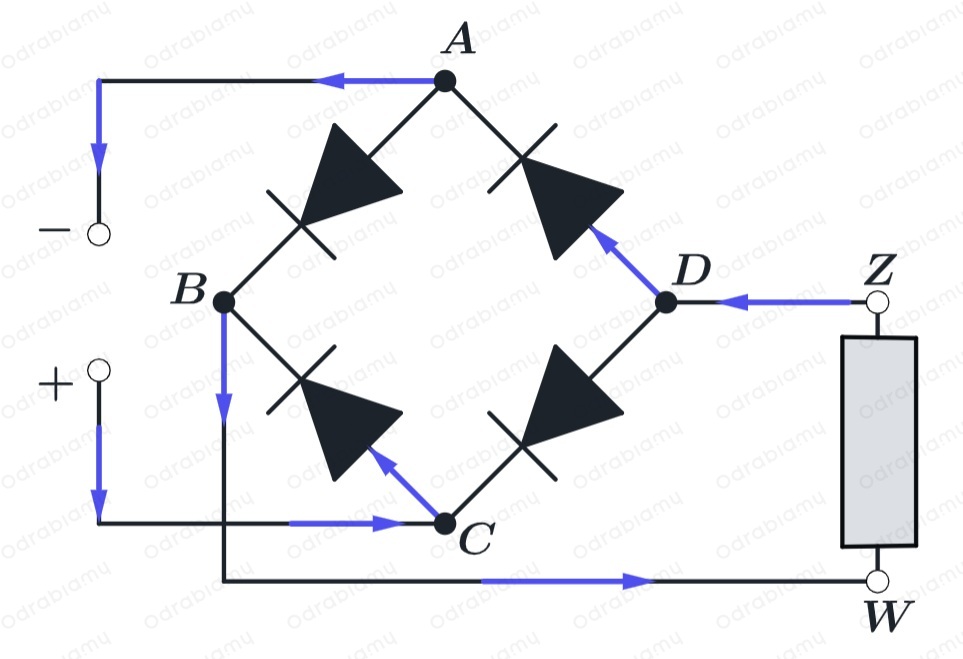

Rysunek 2:



$2.$

 Uzasadnienie:

Naszym celem jest wykonanie diagramów przedstawiających wartość napięcie od czasu dla źródła napięcia oraz oporniku. Z polecenie wiemy, że napięcie na źródle zmienia się sinusoidalnie, więc wykres je przedstawiający ma kształt sinusoidy. Wiemy również, że napięcie na źródle w chwili początkowej jest równe 0, a wartości maksymalne napięcia na źródle oraz na oporniku są sobie równe.

Prostownik sprawia, że przez opornik prąd płynie zawsze w takim samym kierunku, co na wykresie objawia się  poprzez taki sam znak napięcia. Aby otrzymać ten wykres musimy wziąć wartość bezwzględną z wartości wykresu napięcia na źródle.

 Odpowiedź:

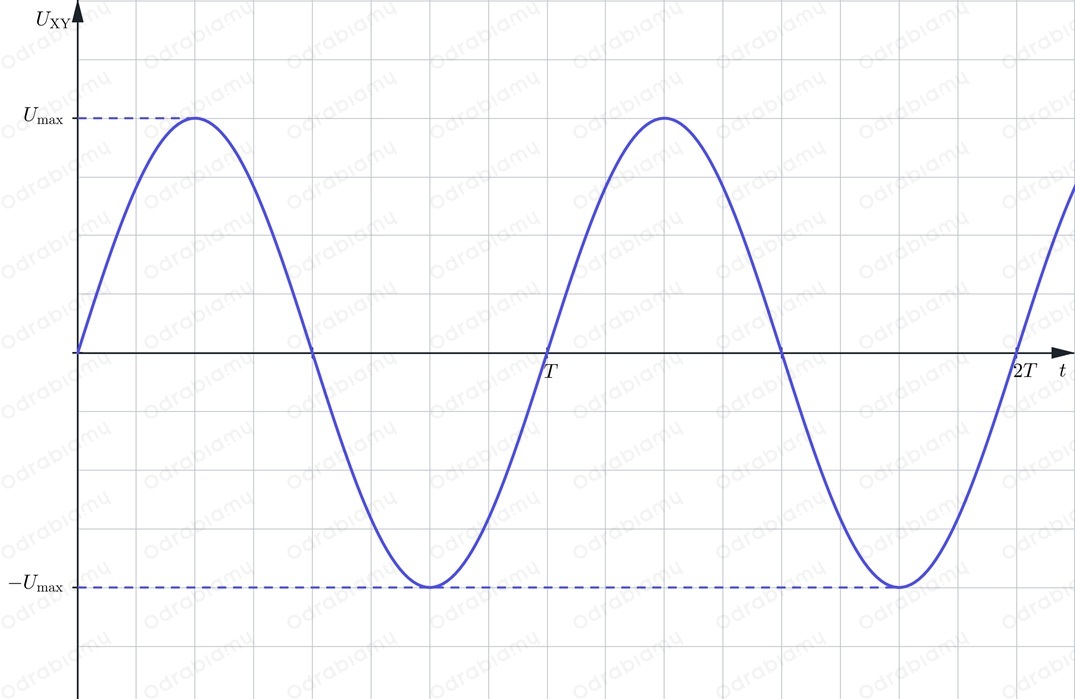

Napięcie na źródle:

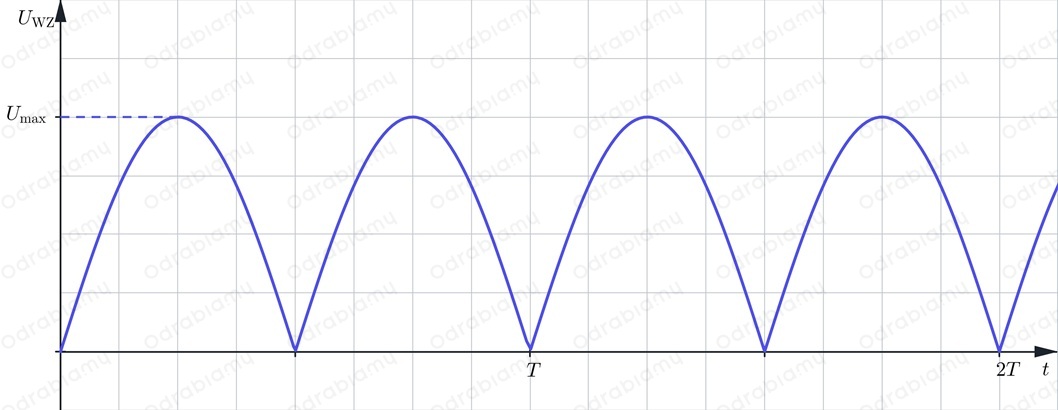

Napięcie na oporniku:
