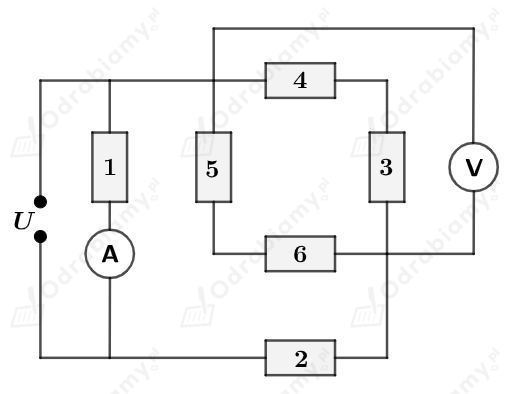

Opór każdego opornika jest równy $R=5\Omega$   Napięcie zasilające układ wynosi $U=10\text{V}$





Opornik 1 jest połączony równolegle ze źródłem napięcia, zatem spadek napięcia na tym oporniku będzie równy napięciu źródła.

$U_1=U$

$U_1=R_1\cdot I_1$

Wyznaczmy natężenie prądu $I_1$   przepływającego przez opornik 1.

$I_1=\frac{U_1}{R_1}$

$I_1=\frac{10\text{V}}{5\Omega }=2\text{A}$

Amperomierz wskaże natężenie prądu równe 2 A.



Oporniki 3 i 4 oraz 5 i 6 są połączone szeregowo.
