Transformator zasilono prądem przemiennym...- Zadanie 3.5: Egzamin maturalny Fizyka. Poziom rozszerzony. Stara formuła 2010

Rozwiązanie

TREŚĆ:

Zadanie 3.

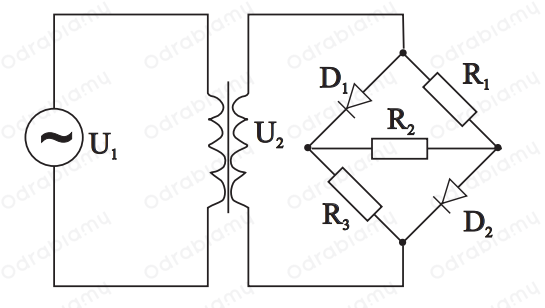

Transformator zasilono prądem przemiennym o napięciu skutecznym $U_{1} = 230 V$ , otrzymując na uzwojeniu wtórnym napięcie skuteczne $U_{2} = 115 V$ . Do uzwojenia wtórnego dołączono układ składający się z dwóch idealnych diod* $D_{1}$ i $D_{2}$ oraz trzech oporników $R_{1}$ , $R_{2}$ i $R_{3}$ .

*Idealna dioda posiada zerowy opór w kierunku przewodzenia i nieskończenie duży opór w kierunku zaporowym.

Zadanie 3.5.

Przeanalizuj schemat elektryczny zamieszczony na poprzedniej stronie i uzupełnij zdania, wybierając i wpisując właściwe dokończenia. (szeregowo, równolegle)

Jeżeli diody w danej chwili spolaryzowane są w kierunku zaporowym, to oporniki połączone są ........................................................

Jeżeli diody w danej chwili spolaryzowane są w kierunku przewodzenia, to oporniki połączone są .....................................................

ROZWIĄZANIE:

Uzasadnienie:

Naszym zadaniem jest przeanalizowanie schematu oraz prawidłowe uzupełnienie zdań.
