Treść:

Pojedyncze ogniwo typu „paluszek” ma siłę elektromotoryczną równą około 1,5 V. W celu pomiaru SEM i oporu wewnętrznego ogniwa wykonano dwa pomiary w obwodach I i II przedstawionych na schematach. Obwody te różnią się sposobem połączenia elementów, ale zawierają to samo ogniwo oraz te same: woltomierz, amperomierz i opornik. Przyjmujemy, że opór amperomierza jest równy 0.

Wyniki pomiarów zapisano w tabeli.

	obwód I	obwód II
napięcie U, V	1,55	1,53
natężenie prądu I, mA	0	51

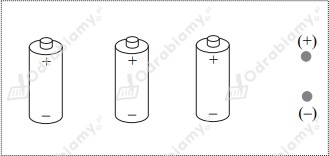

Na rysunku poniżej dorysuj przewody łączące ze sobą ogniwa i bieguny (+) i (–) baterii, tak aby jej SEM wynosiła ok. 4,5 V. Napisz nazwę tego połączenia.

Jest to połączenie ...................

---

Rozwiązanie:

Musimy dodać do siebie
