Zadanie 3.

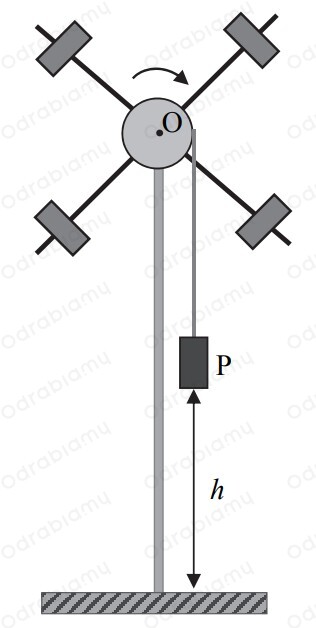

Uczniowie badali zależność ruchu bryły sztywnej od jej momentu bezwładności. W tym celu wykorzystali przyrząd zwany wahadłem Oberbecka. Obracająca się część przyrządu jest zbudowana z jednorodnego walca i czterech prętów zamocowanych na tym walcu. Pręty leżą w jednej płaszczyźnie, są do siebie prostopadłe, a walec może swobodnie się obracać wokół swojej osi symetrii O. Oś O jest nieruchoma i pozioma. Ponadto na prętach zamocowane są jednakowe obciążniki, które można mocować w różnej odległości od walca (zobacz rys. obok). Opisaną bryłę wprawia się w ruch obrotowy za pomocą ciężarka P zawieszonego na lekkiej nierozciągliwej nitce nawiniętej na walec. Podczas ruchu ciężarka w dół nitka nie ślizga się po walcu.

Uczniowie mierzyli czas $t$ opuszczania się ciężarka P z wysokości $h$. Doświadczenie powtarzano, ale za każdym razem modyfikowano jego warunki – w kolejnych próbach obciążniki mocowano w innych miejscach na prętach albo zmieniano wysokość, z której opuszcza się ciężarek. Rozmieszczenie obciążników pozostawało za każdym razem symetryczne, tzn. obciążniki były położone w jednakowych odległościach od osi obrotu. W chwili początkowej każdego z doświadczeń cały układ spoczywał.

Pomijamy wpływ oporów powietrza oraz tarcia pomiędzy walcem a osią obrotu, pomijamy także masę nitki.

Zadanie 3.1.

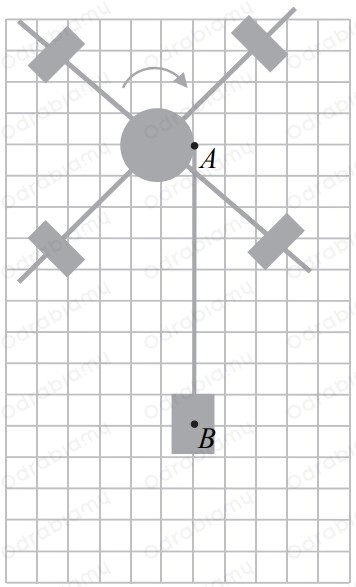

Gdy ciężarek opuszcza się ruchem przyspieszonym, to działają na niego dwie siły: ${\vec{F}}_B$ - siła reakcji napiętej nitki oraz ${\vec{F}}_g$ – siła grawitacji (przyjmij, że obie te siły są zaczepione w punkcie B). Natomiast na walec w punkcie A działa siła ${\vec{F}}_A$ – siła reakcji napiętej nitki.

Na rysunku powyżej dorysuj wektory wymienionych sił wraz z ich oznaczeniem. Zachowaj relacje (większy, równy, mniejszy) między wartościami narysowanych
wektorów i zapisz te relacje – wstaw w miejsca poniżej jeden ze znaków: >, =, <.

Uwaga: kratka na rysunku może pomóc w poprawnym narysowaniu wektorów sił.

$1)F_B\text{........................}{F}_{g}2)F_B\text{........................}{F}_A$

---

ROZWIĄZANIE:

 Uzasadnienie:

W treści zadania podane mamy, że ciężarek opuszcza się ruchem przyspieszonym.
