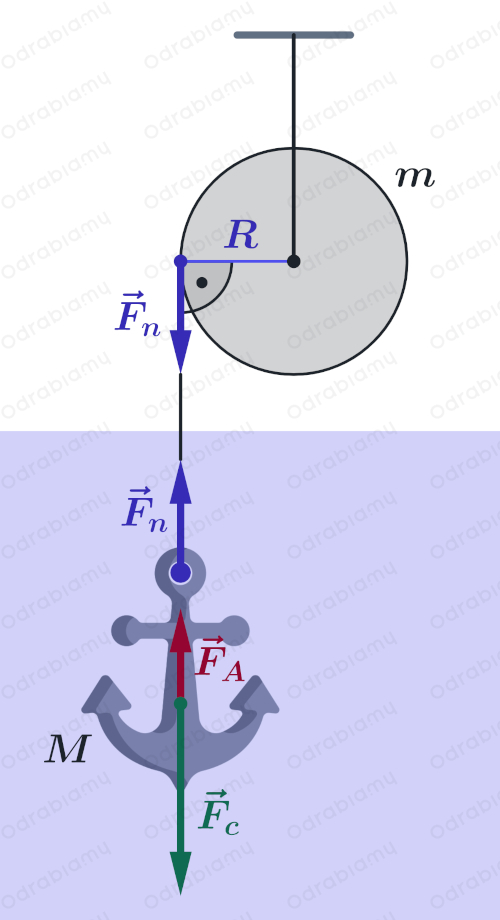

Chcemy wyznaczyć wartość przyspieszenia, z jakim opada kotwica i wartość naciągu liny przyczepionej do kotwicy. Wykonujemy rysunek pomocniczy.
gdzie:
Fc - siła ciężkości kotwicy,
Fn - siła naciągu liny,
FA - siła wyporu działająca na kotwicę w wodzie,
M - masa kotwicy,
m - masa bloczka wyciągarki,
R - promień bloczka wyciągarki.
Zapisujemy równanie wynikające z II zasady dynamiki dla opadającej kotwicy:
Fw=Fg−Fn−FA
gdzie:
Fw - wartość siły wypadkowej,
Fg - wartość siły ciężkości ciężarka,
Fn - wartość siły naciągu liny.
FA - wartość siły wyporu.
Wyznaczamy zależność na wartość siły nacisku:
Fw=Fg−Fn−FA∣+Fn−Fw
Fn=Fg−Fw−FA
Korzystamy z:
II ZASADA DYNAMIKI
Zgodnie z II zasadą dynamiki Newtona wiemy, że przyspieszenie ciała jest wprost proporcjonalne do siły wypadkowej działającej na to ciało. Wartość siły wypadkowej działającej na ciało możemy przedstawić wzorem:
Fw=ma
gdzie:
Fw - wartość siły wypadkowej,
m - masa ciała,
a - wartość przyspieszenia, z jakim układ się porusza.
W naszym przypadku:
Fw=Ma
gdzie:
a - wartość przyspieszenia kotwicy.
WARTOŚĆ SIŁY CIĘŻKOŚCI
Wartość siły ciężkości możemy obliczyć za pomocą wzoru:
Fc=mg
gdzie:
Fc - wartość siły ciężkości,
m - masa ciała,
g - wartość przyspieszenia ziemskiego.
Przyjmujemy oznaczenia z naszego zadania:
Fc=Mg
SIŁA WYPORU
Siła wyporu działająca na ciało zanurzone w płynie jest skierowana pionowo do góry – przeciwnie do ciężaru. Wartość siły wyporu jest równa ciężarowi płynu wypartego przez to ciało:
FA=dgV
gdzie:
FA - wartość siły wyporu,
d - gęstość cieczy, w której znajduje się ciało,
g - wartość przyspieszenia ziemskiego,
V - objętość wypartej cieczy równa objętości części ciała zanurzonej w płynie.
Wracamy do równania II zasady dynamiki dla kotwicy:
Fn=Fg−Fw−FA
Fn=Mg−Ma−dgV
Teraz rozpatrujemy obrót bloczka wyciągarki. Zapisujemy równanie wynikające z II zasady dynamiki dla ruchu obrotowego.
II ZASADA DYNAMIKI DLA RUCHU OBROTOWEGO
Zgodnie z II zasadą dynamiki Newtona dla ruchu obrotowego otrzymujemy:
Iε=M
gdzie:
I - moment bezwładności układu bryły sztywnej wykonującej ruch obrotowy,
ε - wartość przyspieszenia kątowego bryły sztywnej,
M - wartość wypadkowego momentu sił działających na układ.
Dla wyciągarki zapiszemy:
Mw=Iε
gdzie:
Mw - moment siły działający na bloczek wyciągarki.
Jednocześnie możemy zapisać wartość momentu siły działającego na bloczek.
WARTOŚĆ MOMENTU SIŁY
Wartość momentu siły obracającej się bryły sztywnej dla przypadku, gdy siła jest prostopadła do ramienia odległości od osi obrotu, możemy przedstawić wzorem:
M=rF
gdzie:
M - wartość momentu siły bryły sztywnej,
F - wartość siły działającej na bryłę sztywną,
r - odległość od osi obrotu bryły (długość ramienia siły).
W naszym przypadku zapisujemy:
Mw=RFn
Stąd:
Iε=RFn
Podstawiamy za siłę naciągu wyprowadzoną wcześniej zależność:
Fn=Mg−Ma−dgV
Otrzymujemy:
Iε=R(Mg−Ma−dgV)
Wiemy, że obracany bloczek wyciągarki ma kształt walca.
MOMENT BEZWŁADNOŚCI - WALEC
Moment bezwładności jednorodnego walca obracającego się względem swojej osi symetrii ma postać:
I=21mr2
gdzie:
I - moment bezwładności walca,
m - masa walca,
r - promień walca.
Przyjmujemy nasze oznaczenia:
I=21mR2
Stąd:
21mR2ε=R(Mg−Ma−dgV)
Wyrażamy przyspieszenie kątowe jako liniowe.
WARTOŚĆ PRZYSPIESZENIA KĄTOWEGO A LINIOWEGO
Przyspieszenie kątowe w zależności od przyspieszenia liniowego przedstawiamy wzorem:
ε=ra
gdzie:
ε - wartość przyspieszenia kątowego,
a - wartość przyspieszenia liniowego,
r - promień okręgu, po którym porusza się ciało.
Zapiszemy:
ε=Ra
Otrzymujemy:
21mR2Ra=R(Mg−Ma−dgV)
21mRa=R(Mg−Ma−dgV)∣:R
Wyznaczamy zależność na wartość przyspieszenia liniowego kotwicy.
