$\text{Dane:}$

$R_1=10\Omega$

$R_2=20\Omega$

$R_3=50\Omega$

$\text{Szukane:}$

Różne przypadki połączenia oporników i ich opory zastępcze:  $R_z=?$

$\text{Rozwiązanie:}$

Przypadek 1

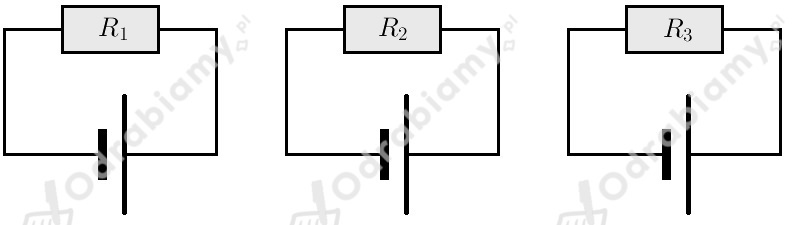

Każdy z oporników wpinamy osobno do obwodu.

Z tego wynika, że opory zastępcze takich obwodów wynoszą odpowiednio:

$R_1=10\Omega$

$R_2=20\Omega$

$R_3=50\Omega$

---

Przypadek 2

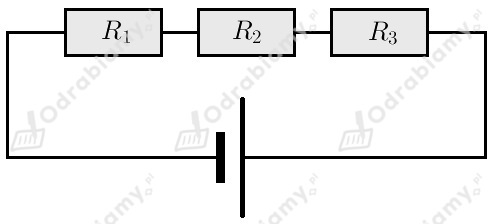

Wszystkie oporniki łączymy ze sobą szeregowo:

Opór zastępczy oporników połączonych szeregowo obliczamy korzystając z wzoru:

$R_z=\sum _{i=1}^n{R}_i$

gdzie R_z jest oporem zastępczym, R_i jest oporem poszczególnych oporników, n jest liczbą oporników w układzie. Z tego wynika, że:

$R_{zs}=R_1+R_2+R_3$

$R_{zs}=10\Omega +20\Omega +50\Omega$

---

Przypadek 3

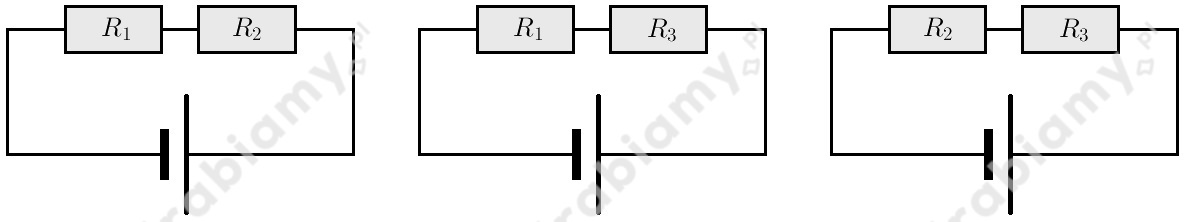

Łączymy oporniki szeregowo w układy po dwa oporniki:

Z tego wynika, że:
