Prawo indukcji elektromagnetycznej Faradaya ma postać:

$\mathcal{E}=-\frac{\Delta \Phi }{\Delta t}$

gdzie $\mathcal{E}$  jest siłą elektromotoryczną powstającą w pętli, $\Delta \Phi$  jest zmianą strumienia indukcji magnetycznej, $\Delta t$  jest zmianą czasu.

Odczytujemy dane w wykresu:

${\Phi }_0=0\text{Wb}\text{ oraz }{t}_0=0s$

${\Phi }_1=0,5\text{Wb}\text{ oraz }{t}_1=5s$

${\Phi }_2=0,5\text{Wb}\text{ oraz }{t}_2=10s$

${\Phi }_3=0\text{Wb}\text{ oraz }{t}_3=20s$

Zauważmy, że możemy podzielić zmianę strumienia indukcji w czasie na trzy etapy. Wówczas zmiana strumienia indukcji magnetycznej dla poszczególnych zmian czasu będzie miała postać:

$\diamond \text{dla }\Delta t_1=t_1-t_0\text{, czyli }\Delta t_1=5s-0s=5s\text{ mamy: }$

$\Delta {\Phi }_1={\Phi }_1-{\Phi }_0\Rightarrow \Delta {\Phi }_1=0,5\text{Wb}-0\text{Wb}=0,5\text{Wb}$

$\diamond \text{dla }\Delta t_2=t_2-t_1\text{, czyli }\Delta t_2=10s-5s=5s\text{ mamy: }$

$\Delta {\Phi }_2={\Phi }_2-{\Phi }_1\Rightarrow \Delta {\Phi }_2=0,5\text{Wb}-0,5\text{Wb}=0\text{Wb}$

$\diamond \text{dla }\Delta t_3=t_3-t_2\text{, czyli }\Delta t_3=20s-10s=10s\text{ mamy: }$

$\Delta {\Phi }_3={\Phi }_3-{\Phi }_2\Rightarrow \Delta {\Phi }_3=0\text{Wb}-0,5\text{Wb}=-0,5\text{Wb}$

Wówczas siła elektromotoryczna dla poszczególnych etapów będzie miała postać:

${\mathcal{E}}_1=-\frac{\Delta {\Phi }_1}{\Delta t_1}\text{, czyli }{\mathcal{E}}_1=-\frac{0,5\text{Wb}}{5s}=-0,1\frac{\text{Wb}}{s}=-0,1V$

${\mathcal{E}}_2=-\frac{\Delta {\Phi }_2}{\Delta t_2}\text{, czyli }{\mathcal{E}}_2=-\frac{0\text{Wb}}{5s}=0\frac{\text{Wb}}{s}=0V$

${\mathcal{E}}_3=-\frac{\Delta {\Phi }_3}{\Delta t_3}\text{, czyli }{\mathcal{E}}_1=-\frac{-0,5\text{Wb}}{10s}=0,05\frac{\text{Wb}}{s}=0,05V$

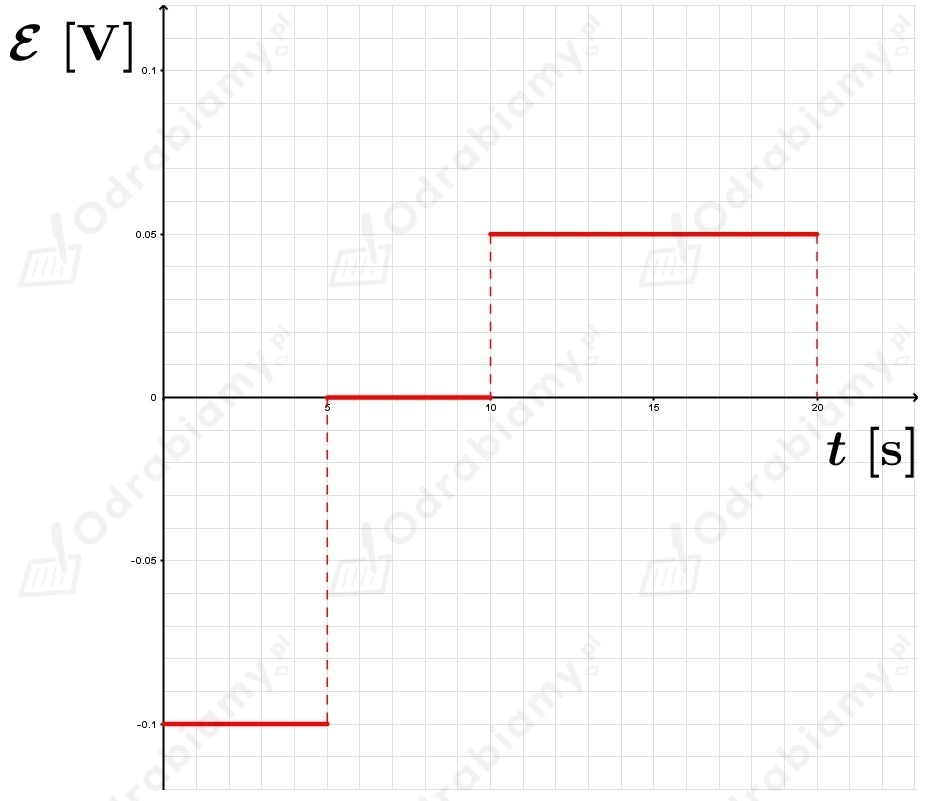

Wykonajmy wykres zależności siły elektromotorycznej od czasu:
