Połączenie oporników przedstawionych na rysunkach a) i b) nie jest ani połączeniem szeregowym, ani równoległym. Możemy zauważyć, że nie możemy nawet znaleźć kombinacji połączeń szeregowych i równoległych. Oznacza to, że nie możemy zastosować wzorów na opór zastępczy oporników. Zadanie to rozwiązujemy stosując prawa Ohma i prawa Kirchhoffa.

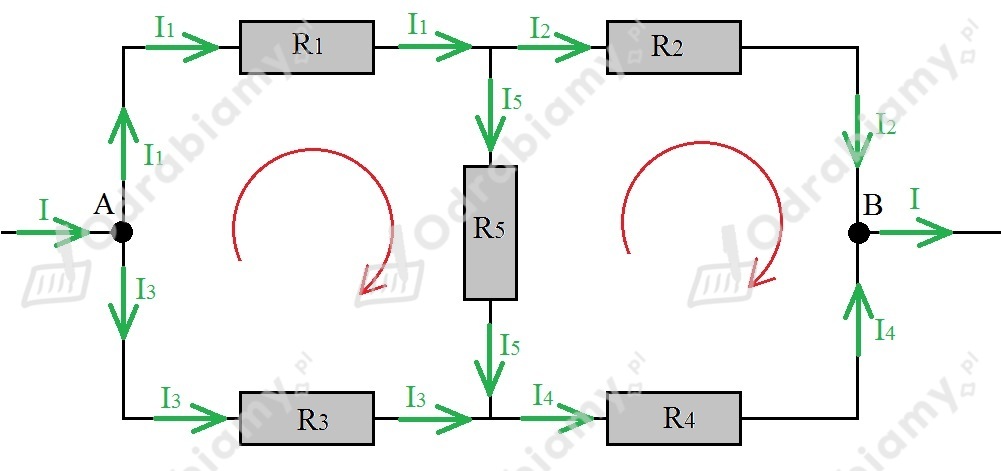

Wykonajmy schemat, na którym zaznaczymy prądy płynące w obwodzie:

Z treści zadania wiemy, że:
Pierwsze prawo Kirchhoffa mówi nam, że suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów z węzła wypływających. Korzystając z I prawa Kirchhoffa możemy zapisać, że:
Korzystając z prawa Ohma wiemy, że:
gdzie U jest napięciem, I jest natężeniem, R jest oporem. Jeśli I jest natężeniem prądu dopływającym do A z zewnątrz, a UAB jest napięciem między punktami A i B, to z prawa Ohma dla odcinka obwodu wynika, że:
Napięcie UAB jest różnica potencjałów, którą możemy obliczyć, idąc po każdej "drodze" od B do A. Oznacza to, że możemy zapisać:
Porównajmy te zależności:
Otrzymaliśmy zatem wzór (5.):
Korzystając z wzorów (1.) i (4.) wynikającego z I prawa Kirchhoffa oraz wzoru (5.) otrzymujemy, że:
Korzystając z wzoru (2.) wynikającego z I prawa Kirchhoffa otrzymujemy, że:
