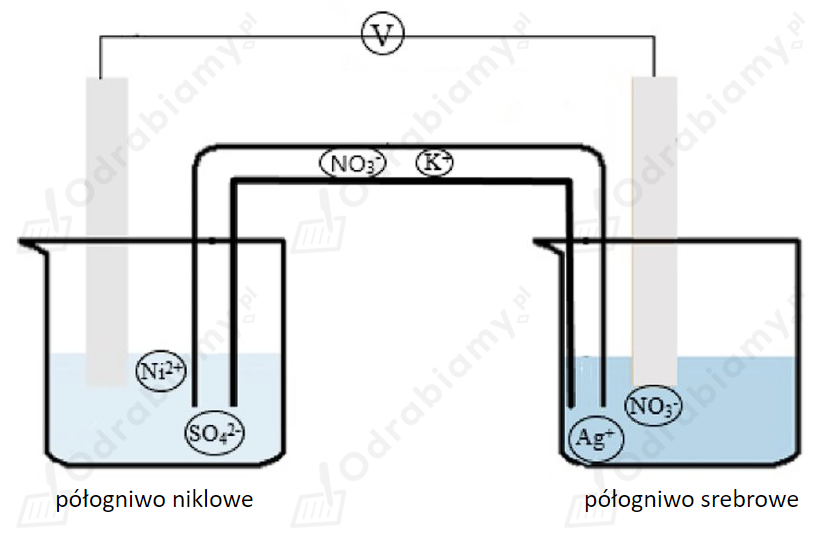

Uzupełniony rysunek ogniwa:



---

Wyjaśnienie:

Równania reakcji zachodzących w półogniwach:

Anoda (półogniwo niklowe): $\mathrm{Ni}\to \mathrm{Ni}{}^{2+}+2\mathrm{e}{}^{-}$

Katoda (półogniwo srebrowe): $\mathrm{Ag}{}^{+}+\mathrm{e}{}^{-}\to \mathrm{Ag}$

Jony SO₄^2- i jony NO₃^- przepływają od lub do elektrod w celu wyrównania ładunku.
