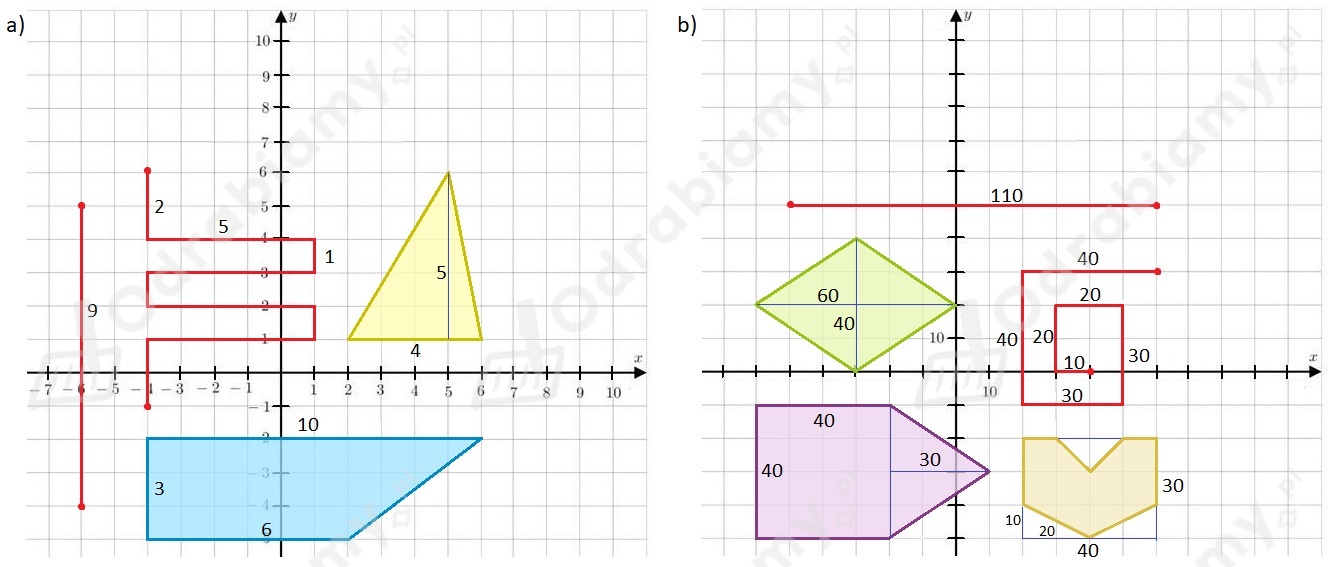

a)

Narysowany odcinek ma długość 9 jednostek.

Narysowana łamana ma długość:

$2+5+1+5+1+5+1+5+2=27$

27 jednostek

Pole trójkąta:

$P=$ $\frac{4\cdot 5}{2}$

$P=$ $10j^2$

Pole narysowanego trapezu:

$P=$ $\frac{\left(6+10\right)\cdot 3}{2}$

$P=$ $24j^2$

b)

Narysowany odcinek ma długość 110 jednostek.

Narysowana łamana ma długość:

$40+40+30+30+20+20+10=80+60+40+10=190$

190 jednostek

Pole rombu:

$P=$ $\frac{40\cdot 60}{2}$

$P=$ $1200j^2$

Pole pięciokąta: dzielimy na pole kwadratu i trójkąta

$P=40\cdot 40+$ $\frac{40\cdot 30}{2}=1600+\frac{1200}{2}=1600+600$

$P=$ $2200j^2$

Pole ośmiokąta:

Prostokąt o bokach 30, 40, z którego wycięto trzy trójkąta o podstawie 20 i wysokości 10.

$P=30\cdot 40-$ $3\cdot \frac{20\cdot 10}{2}=1200-3\cdot 100=1200-300=900$

$P=900j^2$
