Uzasadnienie:

Naszym celem jest określenie, jakie bieguny magnetyczne powstaną po bokach zwojnicy. Zacznijmy od przyjrzenia się rysunkowi pętli w zadaniu. Widzimy, że prąd płynie w niej od strony bliższej nam do strony dalszej. Wówczas linie pola są zwrócone od prawej do lewej. Po prawej stronie mamy biegun południowy, a po lewej północny.

Musimy również zastanowić się, co by się stało, gdyby prąd płynął w drugą stronę. W takiej sytuacji[premium} mamy obraz lustrzany pętli, więc linie pola będą miały przeciwny zwrot, a co za tym idzie - biegun północny będzie po prawej, a południowy po lewej.

Zwojnica to zasadniczo kilka pętli ustawionych bardzo blisko siebie, więc będą wytwarzać bieguny magnetyczne tak jak pojedyncza pętla.

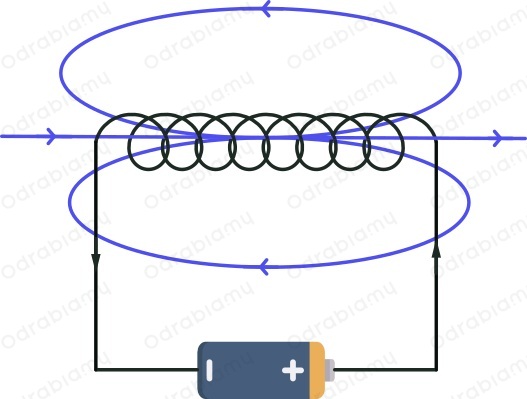

Prąd z baterii płynie od plusa do minusa, więc w przypadku A popłynie w górę po prawej stronie, po czym trafi do zwojnicy. Jak widzimy, płynie przez pierwszy zwój najpierw od strony bliższej, co oznacza, że ma biegun południowy po prawej, a północny po lewej.

W przypadku B prąd też zaczyna płynąć od prawej, jednak tym razem wpływa do pierwszego zwoju od strony dalszej, więc biegun północny będzie po prawej, a południowy po lewej.

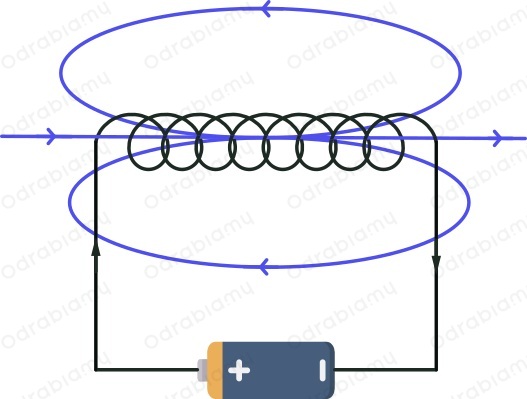

W przypadku C prąd płynie od lewej strony i dociera tam do pierwszego zwoju, do którego wpływa od strony dalszej, więc położenie biegunów będzie takie samo jak w przypadku B.

 Odpowiedź:

A.
B.
C.
