$\mathbf{a})$

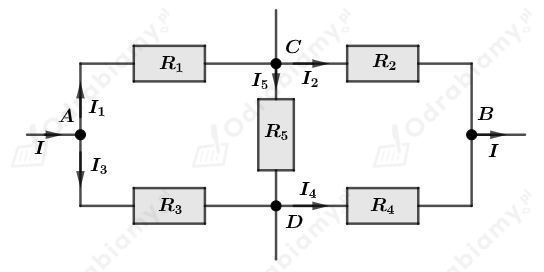

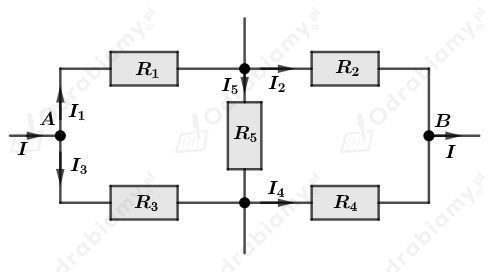

Przedstawiony obwód wygląda następująco:

$R_1=R_2=R_5=r$

$R_3=R_4=2r$



• układ włączony jest do sieci zaciskami A i B.

Połączenie oporów nie jest możliwe do rozwiązania jako kombinacja połączeń szeregowych i równoległych.

Natężenie prądu $I$   jest natężeniem prądu dopływającym do węzła A, a napięcie $U_{AB}$   jest napięciem miedzy węzłami A i B. Z prawa Ohma możemy zapisać że całkowity opór $R$   obwodu będzie równy:

$R=\frac{U_{AB}}{I}$
