Uzasadnienie:

Naszym zadaniem jest narysowanie obwodu składającego się z żarówki, wyłącznika, baterii (źródła energii elektrycznej), amperomierza, woltomierza oraz przewodów. Elementy te powinny być podłączone w taki sposób, by prąd płynął przez żarówkę a ze wskazań amperomierza i woltomierza można było odczytać odpowiednio natężenie i napięcie na żarówce.

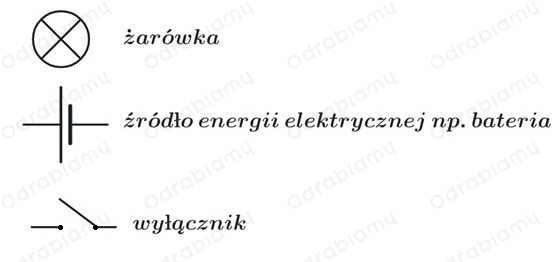

Przypomnijmy sobie najpierw oznaczenia poszczególnych elementów obwodu, wymienionych w zadaniu:

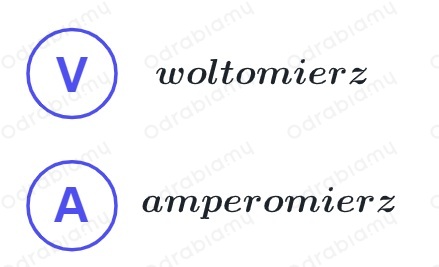

Oraz oznaczenia mierników:

Budując obwód musimy pamiętać, że amperomierz do obwodu zawsze wpinamy szeregowo a woltomierz równolegle do elementu, na którym chcemy zmierzyć napięcie czyli w tym przypadku równolegle do żarówki. Linie łączące poszczególne elementy to przewody.

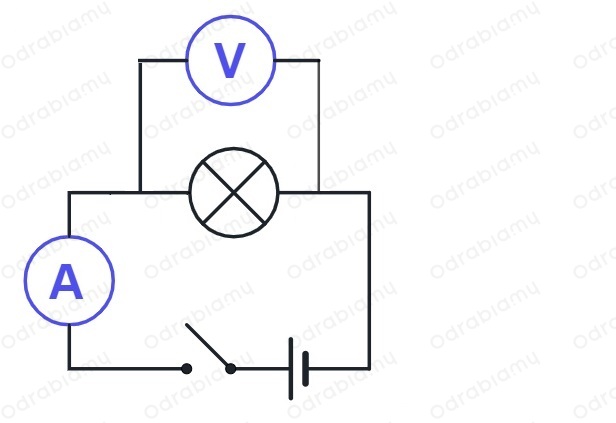

Poniżej został przedstawiony przykładowy schemat obwodu.

 Odpowiedź:
