Uzasadnienie:

Naszym zadaniem jest ustalenie na podstawie rysunku, w którą stronę obraca się elektromagnes, którego oś obrotu oznaczono czerwoną kropką.

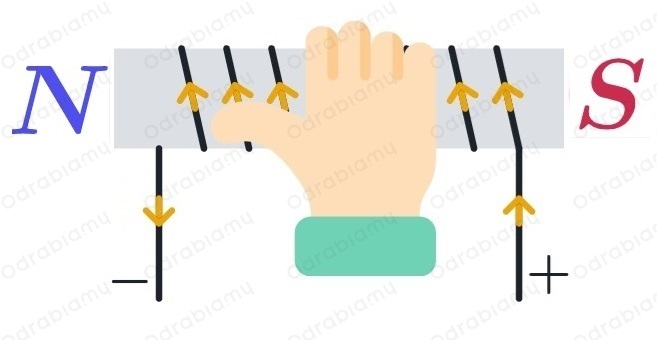

Znając kierunki przepływu prądu w elektromagnesach otaczających środkowy elektromagnes, możemy określić bieguny magnetyczne na ich końcach. Umownie prąd płynie od $+$ do $-$ , zaznaczamy ten kierunek na zwojach każdej zwojnicy. Następnie stosujemy regułę prawej ręki. Zakrzywione palce wskazują kierunek przepływu prądu a odchylony kciuk położenie bieguna N. Rozpatrzymy po kolei trzy magnesy otaczające środkowy elektromagnes i ustalmy, którymi biegunami są skierowane do elektromagnesu w centrum:

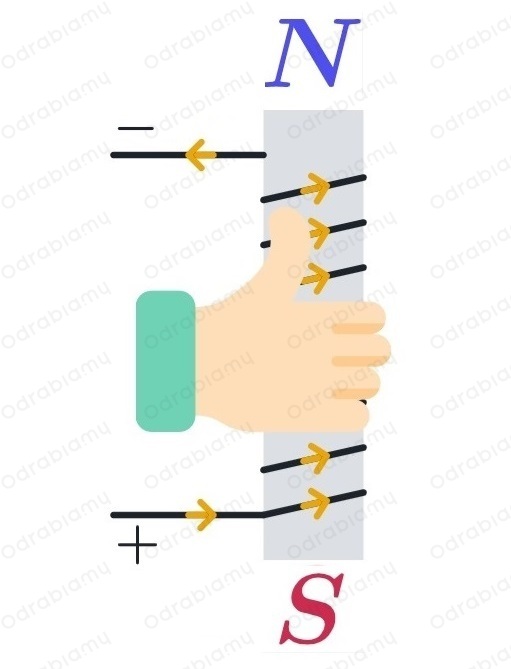

• Górny elektromagnes: skierowany biegunem S do elektromagnesu w centrum - zobacz rysunek poniżej:

• Elektromagnes po lewej stronie: skierowany biegunem S do elektromagnesu w centrum - zobacz rysunek poniżej:

• Elektromagnes po lewej stronie: skierowany biegunem S do elektromagnesu w centrum - zobacz rysunek poniżej:

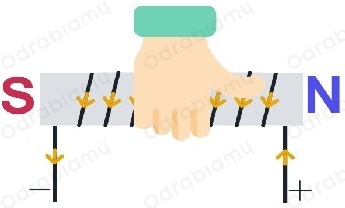

Następnie określmy położenie biegunów w centralnym elektromagnesie stosując te same zasady.

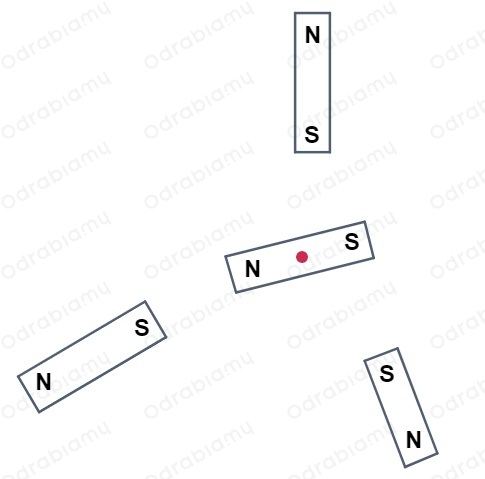

Mając ustalone już wszystkie bieguny elektromagnesów sporządźmy uproszczony rysunek układu aby łatwiej zrozumieć co będzie się działo w opisanym układzie.

Zauważamy, że biegun S elektromagnesu w centrum jest odpychany przez biegun S dolnego oraz przez biegun S górnego elektromagnesu. Odległości różnią się nieznacznie zatem różnicę odziaływania ze względu na odległość możemy zaniedbać. Biegun N centralnego elektromagnesu jest przyciągany przez magnes po lewej stronie. Centralny magnes zatem nie ma możliwości rozpocząć ruchu, będzie więc pozostawał w spoczynku.

 Odpowiedź:

Elektromagnes nie będzie się poruszał.
