$\mathbf{a})$

 Uzasadnienie:

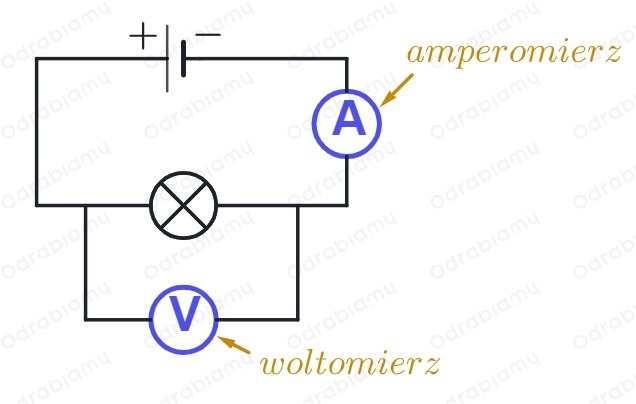

Naszym zadaniem jest zaznaczenie na schemacie symboli i wpisanie nazw przyrządów pomiarowych. Wiemy, że amperomierz (mierzy natężenie prądu) wpinamy w obwód zawsze szeregowo a woltomierz (mierzy napięcie) zawsze równolegle. Zaznaczamy te mierniki w obwodzie i podpisujemy. Uzupełniony obwód zamieszczono poniżej.

 Odpowiedź:

$\mathbf{b})$

 Uzasadnienie:

Naszym zadaniem jest skreślenie niepoprawnych uzupełnień zdań. Do pomiary natężenia prądu służy amperomierz, który zawsze włączamy do obwodu szeregowo. Do pomiaru napięcia służy woltomierz, który zawsze do obwodu włączamy równolegle. Wykreślamy nieprawidłowe sformułowania.

 Odpowiedź:

Za pomocą woltomierza mierzymy natężenie prądu / napięcie elektryczne.

Amperomierz służy do pomiaru napięcia elektrycznego / natężenia prądu.

Aby zmierzyć napięcie elektryczne, przyrząd pomiarowy należy podłączyć szeregowo / równolegle z badanym elementem obwodu.

Mierząc natężenie, przyrząd pomiarowy łączymy równolegle / szeregowo z badanym elementem obwodu.
