Uzasadnienie:

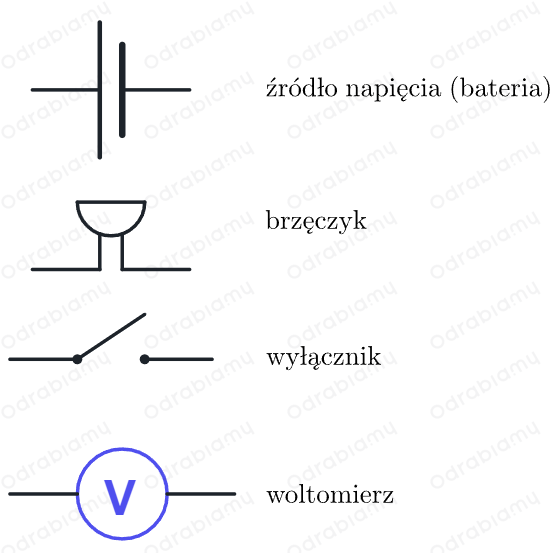

Na naszym schemacie zamieścimy następujące elementy:
Woltomierz podłączony jest równolegle do odbiornika (mierzymy napięcie na brzęczyku). Woltomierz wskazuje niezerowe napięcie, co oznacza, że wyłącznik jest zamknięty (w obwodzie płynie prąd).
Odpowiedź:

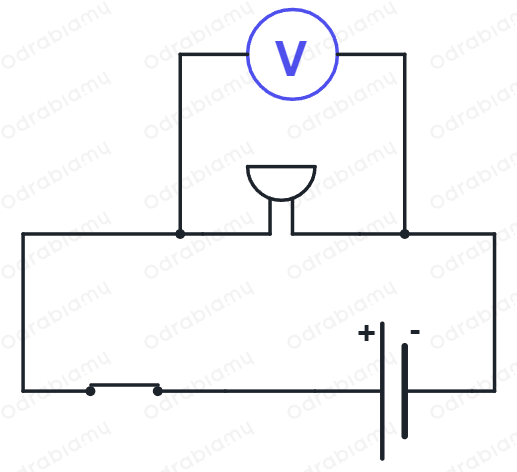

Rysujemy schemat obwodu ze zdjęcia:
Izabela Wrona
Nauczycielka fizyki
