Treść:

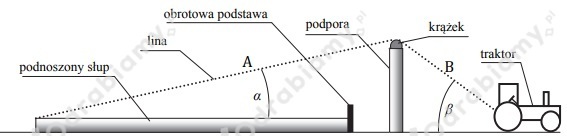

Słupy energetyczne linii przesyłowych wysokiego napięcia można składać z części na powierzchni ziemi, a następnie podnosić je do pozycji pionowej za pomocą liny, podpory z obrotowym krążkiem i na przykład traktora. Do wierzchołka leżącego słupa przyczepia się jeden z końców liny i przerzuca ją przez podporę, natomiast drugi koniec liny jest ciągnięty przez traktor. Drugi koniec słupa opiera się o zakotwiczoną w ziemi obrotową podstawę (rysunek poniżej). Zakładamy, że krążek na podporze obraca się bez tarcia.

Masa słupa wynosi 2000 kg, a kąt α jest równy 15°. Przyjmujemy, że środek masy słupa znajduje się w połowie jego długości.

Oblicz minimalną wartość siły naciągu liny konieczną do uniesienia leżącego słupa.

---

Dane:

$\text{m}=2000\text{kg}$

$\alpha ={15}^{\circ }$

Szukane:

${\text{F}}_{\text{N}}=\text{?}$

Rozwiązanie:

Korzystamy z tego, że moment siły ciężkości słupa musi równoważyć się z momentem siły naciągu liny N.
