Dane:

$h=4\text{cm}$

$f=-20\text{cm}$

Szukane:

$y=?$

$H=?$

Rozwiązanie:

$\text{a)}$

▶ Wykonujemy konstrukcję.

W tym przypadku odległość przedmiotu od soczewki wynosi:

$x=10\text{cm}$

Podana ogniskowa jest ujemna, dlatego możemy przyjąć, że mamy do czynienia z soczewką rozpraszającą.

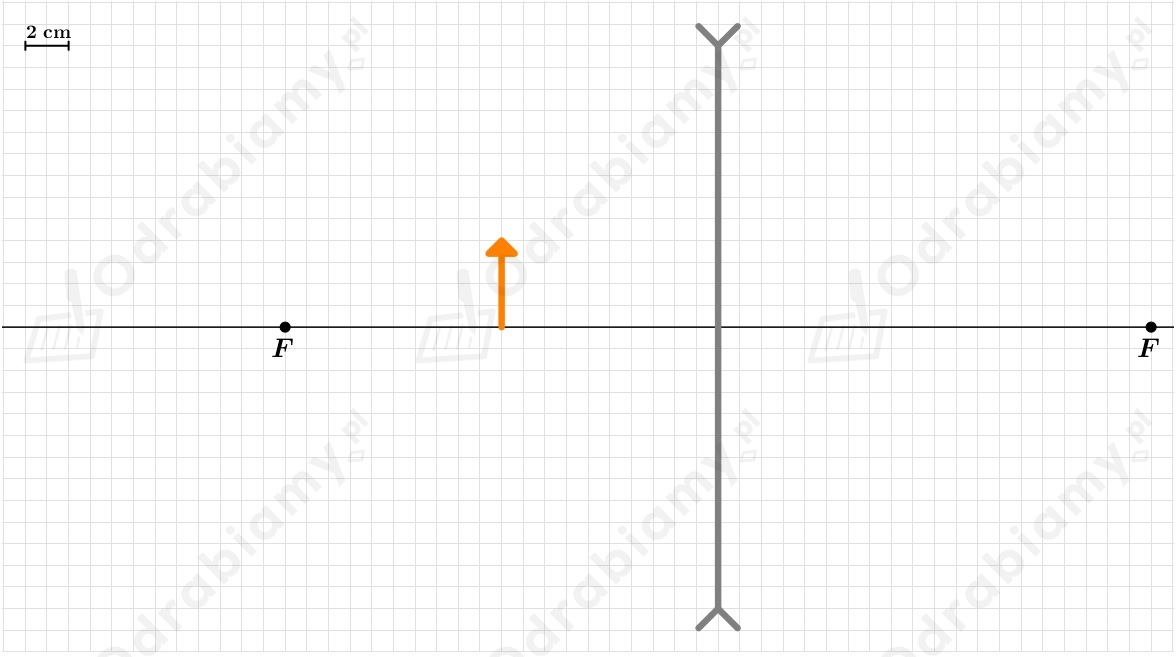

Wykonujemy rysunek, na którym zaznaczamy oś optyczną, soczewkę, ogniska i przedmiot:

Konstruujemy obraz przedmiotu. Zaczynamy od narysowania promienia równoległego do osi optycznej, który po przejściu przez soczewkę rozprasza się, a jego przedłużenie przechodzi przez ognisko soczewki:
