Dane:

$\beta ={68}^{\circ }$

$B=48\mu \text{T}=48\cdot {10}^{-6}\text{T}$

$x=120\text{cm}=1,2\text{m}$

$y=90\text{cm}=0,9\text{m}$

Szukane:

$\Phi =?$

Rozwiązanie:

Strumień indukcji pola magnetycznego $\Phi$   wyznaczamy jako:

$\Phi =BS\cos \alpha$

$B-\text{indukcja pola magnetycznego}$

$S-\text{pole powierzchni przez ktoˊrą przechodzi strumienˊ}$

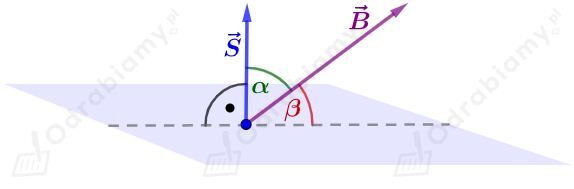

$\alpha -\text{kąt miedzy wektorem normalnym}\overrightarrow{S}\text{do powierzchni a wektorem indukcji}\overrightarrow{B}$

$\alpha ={90}^{\circ }-\beta ={90}^{\circ }-{68}^{\circ }={22}^{\circ }$



$\Phi =Bxy\cos \alpha$

$\Phi =48\cdot {10}^{-6}\text{T}\cdot 1,2\text{m}\cdot 0,9\text{m}\cdot \cos {22}^{\circ }=51,84\cdot {10}^{-6}\text{Wb}\cdot 0,9272=48,07\cdot {10}^{-6}\text{Wb}\approx 48,1\mu \text{Wb}$
