Dane:

$l=16\text{cm}=0,16\text{m}$

$B=0,1\text{T}$

$I=2\text{A}$

Szukane:

$M_{\text{max}}=?$

$M_{\text{o}}=?$

Rozwiązanie:

Z drutu o długości $l$   wykonano kwadratową ramkę o boku $a$  , stąd:

$l=4a$

$a=\frac{l}{4}$



Moment siły $M_1$   działający na pojedynczą ramkę ramkę pochodzący od jednej siły wyrazimy jako:

$M_1=r\cdot F\cdot \sin \alpha$

gdzie:

$M_1$   - moment siły działający na ramkę,

$r$   - ramię siły - odległość punktu przyłożenia siły od osi obrotu,

$F$   - wartość działającej na ramkę siły,

$\alpha$   - kąt między ramieniem siły a wektorem siły.

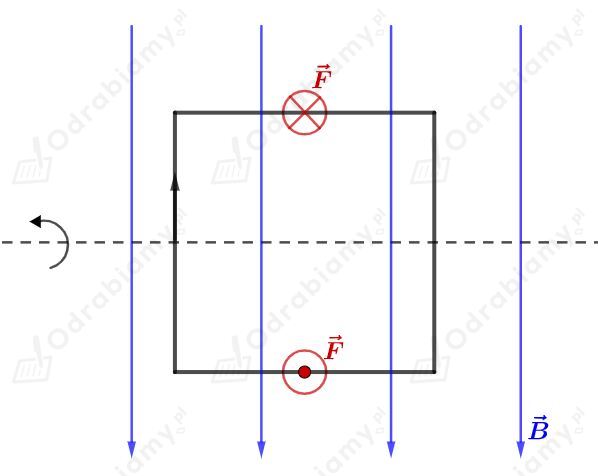

Na ramkę zawsze działa para sił, zatem wypadkowy maksymalny moment siły dla pojedynczej ramki będzie równy:

$M_{\text{max}}=M_1+M_1=r\cdot F\cdot \sin \alpha +r\cdot F\cdot \sin \alpha =2\cdot r\cdot F\cdot \sin \alpha$



Ramię $r$   siły będzie równe połowie długości boku kwadratowej ramki:

$r=\frac{a}{2}$



Na ramkę działa siła elektrodynamiczna:
