Dane:

$a=5\text{cm}=0,05\text{m}$

$b=10\text{cm}=0,1\text{m}$

$\alpha ={60}^{\circ }$

$I=4\text{A}$

$B=0,02\text{T}$

Szukane:

$M_w=?$

Rozwiązanie:

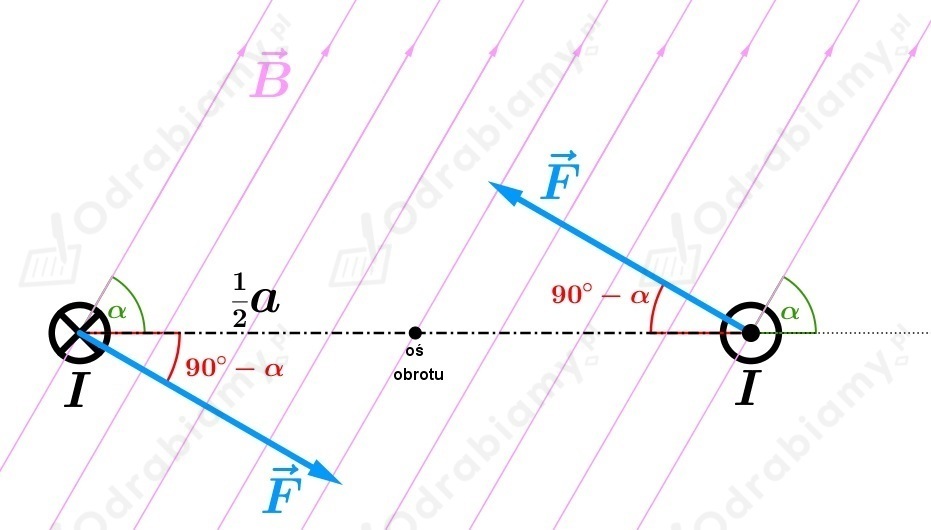

Wykonajmy rysunek w przekroju ramki, tak że jej płaszczyzna jest pozioma. Zaznaczymy na nim wektory indukcji i kierunki przepływów prądu w dłuższych bokach ramki oraz przy pomocy reguły lewej dłoni wyznaczymy kierunki i zwroty działających sił.

Zwróćmy również uwagę, że wektor indukcji pola magnetycznego jest prostopadły do dłuższego boku przewodnika:

Wiemy, że bok ramki, na którą działa siła ma długość $b$ . Wówczas wartość siły działającej na ten przewodnik ma postać:

$F=IBb$

Moment siły natomiast będzie wynosił:

$M=F\cdot \frac{1}{2}a\cdot \sin \left(90-\alpha \right)$

$M=\frac{1}{2}Fa\cos \alpha$

Ponieważ na ramkę działają dwie siły powodujące jej obrót w tę samą stronę to wypadkowa wartość momentu siły będzie miała postać:

$M_w=M+M$

$M_w=2M$

$M_w=2\cdot \frac{1}{2}Fa\cos \alpha$

$M_w=Fa\cos \alpha$

$M_w=IBba\cos \alpha$

Podstawiamy dane liczbowe do wzoru:

$M_w=4\text{A}\cdot 0,02\text{T}\cdot 0,1\text{m}\cdot 0,05\text{m}\cdot \cos {60}^{\circ }=4\text{A}\cdot 0,02\text{T}\cdot 0,1\text{m}\cdot 0,05\text{m}\cdot 0,5=$

$=0,0002\text{A}\cdot \text{T}\cdot \text{m}\cdot \text{m}=0,0002\text{N}\cdot \text{m}=2\cdot {10}^{-4}\text{N}\cdot \text{m}$
