$\mathbf{a})$

 Uzasadnienie:

W treści zadania mamy przedstawiony schematyczny rysunek latarki starego typu, której działanie opiera się na wykorzystaniu trzech baterii połączonych szeregowo każda o napięciu 1,5 V. Zauważmy, że te trzy baterie połączone szeregowo podłączone są do żarówki oraz wyłącznika (przełącznika) pozwalającego na włączanie i wyłączanie latarki.

 Odpowiedź:

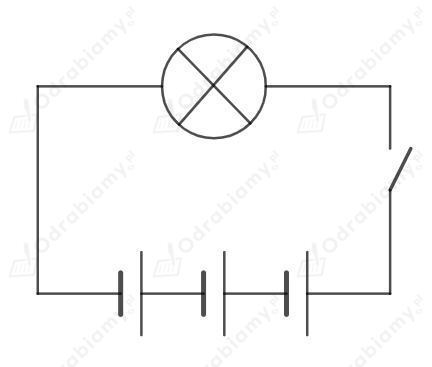

Schemat obwodu elektrycznego tej latarki wygląda następująco:

Schemat składa się z trzech źródeł zasilania (baterii) połączonych szeregowo, jednej żarówki i włącznika.



$\mathbf{b})$

Dane:

$n=3$

$U_1=1,5\mathrm{V}$

Szukane:

$U=\text{?}$

Rozwiązanie:

Z schematycznego rysunku odczytujemy, że trzy jednakowe baterie są połączone szeregowo różnymi końcami. Oznacza to, że napięcie każdej z baterii sumuje się. W ogólności napięcie wytworzone przez $n$ zgodnie połączonych baterii o takim samym napięciu opisuje wzór:

$U=n{U}_1$

gdzie:

$n$ - liczba baterii połączonych szeregowo,

$U_1$ - napięcie jednej baterii.

Wówczas:

$U=3\cdot 1,5\mathrm{V}=4,5\mathrm{V}$

Odpowiedź: Napięcie zasilające żarówkę wynosi 4,5 V.
