TREŚĆ:

Zadanie 6.

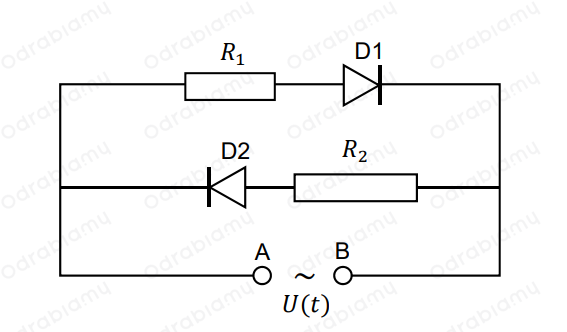

Dwie identyczne diody D1, D2 oraz dwa oporniki o oporach $R_1=20\text{Ω}$, $R_2=30\text{Ω}$ podłączono do zacisków A i B prądnicy. Schemat obwodu przedstawiono na rysunku poniżej. Ta prądnica wytwarza napięcie przemienne zmieniające się w czasie sinusoidalnie z częstotliwością $f=25\text{Hz}$. Maksymalna wartość, jaką osiąga napięcie między zaciskami, wynosi $\left|U_{\max }\right|=60\text{V}$.



W zadaniach 6.1. oraz 6.2. przyjmij, że każda dioda podczas przepływu prądu elektrycznego w jedną stronę ma opór równy zero, a w drugą stronę jej opór jest nieskończenie duży.

Zadanie 6.2.

Oblicz ciepło wydzielone w całym obwodzie (tzn. na obu opornikach łącznie) w czasie $10$ sekund działania prądnicy.

Przyjmij, że w chwili początkowej $t_0=0$ napięcie wynosiło $U=0$.

---

ROZWIĄZANIE:

Dane:

$t=10\text{s}$

$R_1=20\Omega$

$R_2=30\Omega$

Szukane:

$Q_c=\text{?}$

Rozwiązanie:

Naszym zadaniem jest wyznaczenie ciepła wydzielonego w całym obwodzie w czasie $t$.
