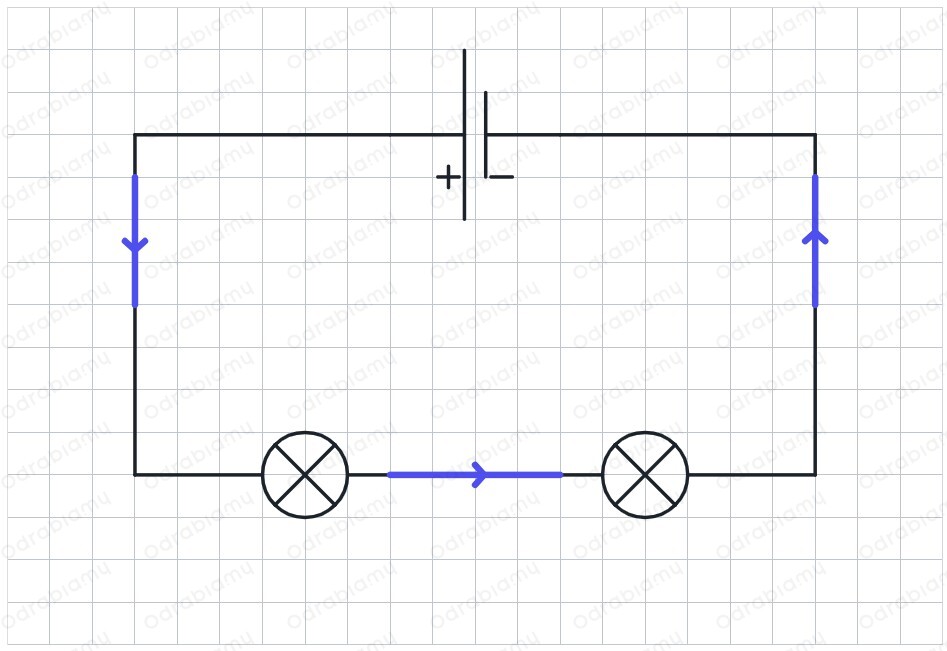

- Schemat połączenia szeregowego dwóch żarówek:

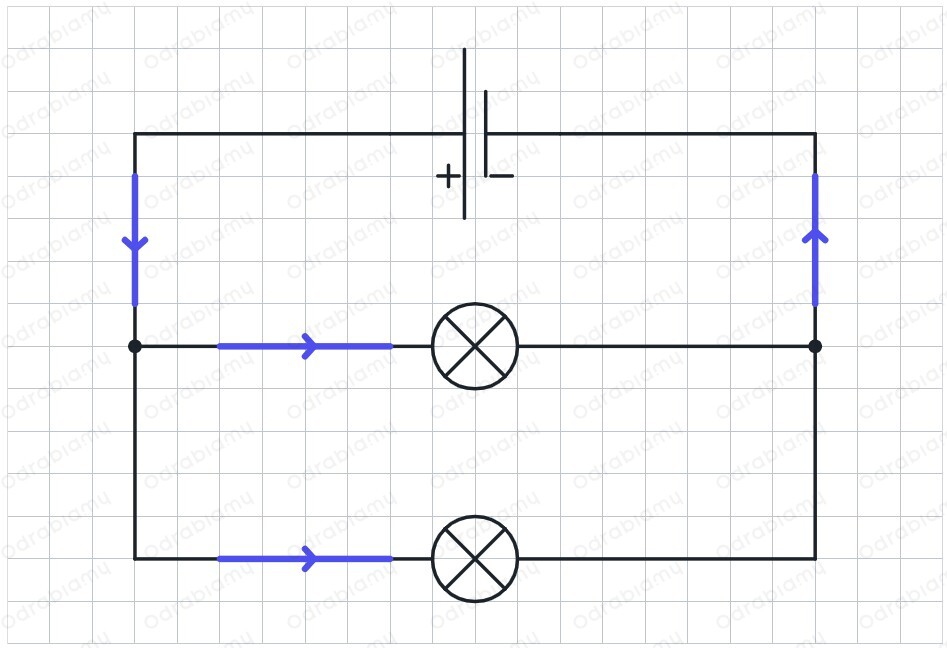

- Schemat połączenia równoległego dwóch żarówek:
- Przez dwa oporniki połączone szeregowo przepływa taki sam prąd.
- Przez dwa oporniki połączone równolegle przepływają różne prądy. Na węźle przed połączeniem równoległym prąd rozdziela się na dwa prądy o różnym natężeniu. Na węźle kończącym połączenie równoległe te dwa prądy ponownie się łączą.
- W domowej sieci elektrycznej urządzenia połączone są równolegle. Pozwala to na zabezpieczenie całej sieci. Jeżeli w połączeniu równoległym jakaś część obwodu rozłączy się (np. na skutek przepalenia), to reszta obwodu może nadal sprawnie działać. Jeżeli w połączeniu szeregowym doszłoby do awarii jednego z urządzeń, to cały obwód zostałby przerwany, ponieważ obwód zostałby przerwany i prąd nie mógłby płynąć.
- Napięcie wytwarzane przez dwie baterie połączone szeregowo jest równe sumie napięć wytwarzanych przez każdą z baterii. Wynika to z zasady zachowania energii. Ładunki elektryczne przy połączeniu szeregowym najpierw przepływają przez jedną baterię, a potem przez drugą. Każda z baterii dostarcza ładunkowi pewną porcję energii, zatem sumarycznie ładunek ten ma energię otrzymaną od pierwszej i drugiej baterii.
- Spadek napięcia na żarówce będzie równy napięciu, jaki wytwarza układ połączonych szeregowo dwóch baterii. Zapiszemy więc:
