Treść:

Diody są elementami półprzewodnikowymi przewodzącymi prąd elektryczny w zasadzie w jedną stronę.

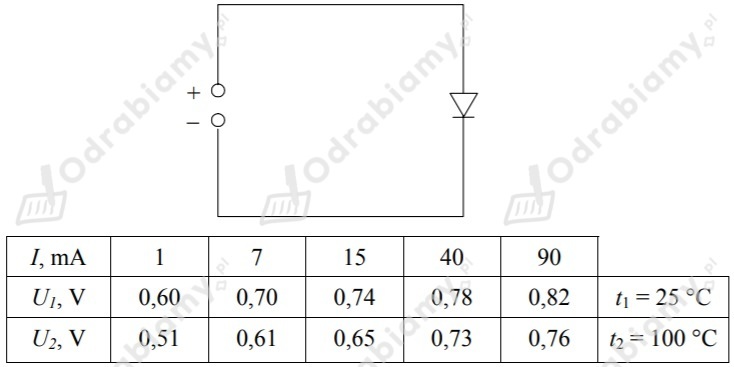

W celu wyznaczenia zależności natężenia prądu, płynącego przez diodę krzemową, od napięcia elektrycznego przyłożonego do jej końców zbudowano układ, którego niepełny schemat przedstawia rysunek. Jako źródła napięcia użyto zasilacza prądu stałego o regulowanym napięciu.

Pomiary przeprowadzono dwukrotnie – w temperaturze 25 °C i po ogrzaniu diody do 100 °C, a wyniki zapisano w tabeli.

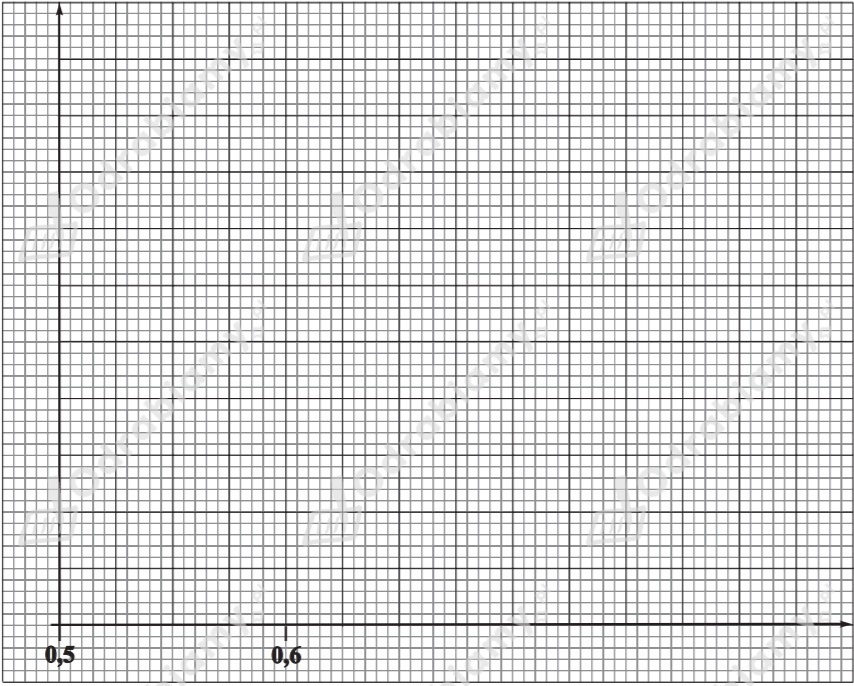

Przedstaw na jednym wykresie zależność I(U) dla obu temperatur. Oznacz obie krzywe.

---

 Uzasadnienie:

Naszym zadaniem jest przedstawienie na jednym wykresie zależności $I\left(U\right)$ dla obu temperatur oraz oznaczenie obu krzywych.

Zaczynamy od oznaczenia i wyskalowania obu osi. Następnie nanosimy punkty pomiarowe na podstawie tabeli dla pierwszej temperatury: $t_1=25℃$. Punkty łączymy krzywą gładką. Oznaczamy krzywą.

Po wykonaniu powyższych kroków otrzymujemy następujący wykres:
