TREŚĆ:

Zadanie 3.

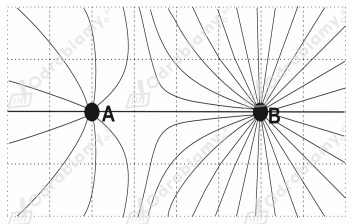

Rysunek przedstawia linie pola elektrostatycznego układu dwóch punktowych ładunków. Analiza rysunku pozwala stwierdzić, że ładunki są

A. jednoimienne i $\left|q_{\text{A}}\right|>\left|q_{\text{B}}\right|$

B. jednoimienne i $\left|q_{\text{A}}\right|<\left|q_{\text{B}}\right|$

C. różnoimienne i $\left|q_{\text{A}}\right|>\left|q_{\text{B}}\right|$

D. różnoimienne i $\left|q_{\text{A}}\right|<\left|q_{\text{B}}\right|$

---

ROZWIĄZANIE:

 Uzasadnienie:

Układ linii pola wskazuje, że ładunki odpychają się wzajemnie, zatem muszą to być ładunki jednoimienne (oba dodatnie lub oba ujemne). Im gęściej są rozłożone linie pola elektrostatycznego, tym większą wartość bezwzględną ma ładunek będący źródłem tego pola. Zatem ładunek B jest większy od ładunku A.

 Odpowiedź:

B. jednoimienne i $\left|q_{\text{A}}\right|<\left|q_{\text{B}}\right|$
