Treść:

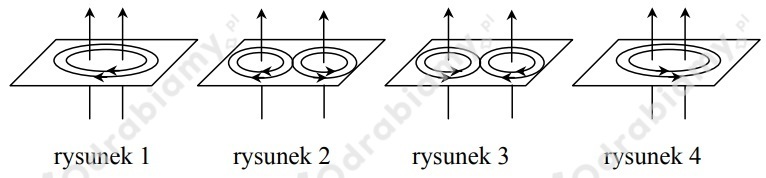

Linie pola magnetycznego wokół dwóch równoległych umieszczonych blisko siebie przewodników, przez które płyną prądy elektryczne o jednakowych natężeniach, tak jak pokazano poniżej, prawidłowo ilustruje rysunek

A. 1.

B. 2.

C. 3.

D. 4.

---

Rozwiązanie:

Wokół obu przewodników prąd płynie w tym samym kierunku. Wyznaczamy go metodą prawej dłoni (jeżeli ręką obejmiemy przewodnik w taki sposób, że kciuk wskaże kierunek przepływu prądu, to pozostałe palce wskażą kierunek linii pola magnetycznego).

---

Odpowiedź: D. 4
