Dane:

$R=500\Omega$

${\mathcal{E}}_1=1,5\text{V}$

${\mathcal{E}}_2=3\text{V}$

${\mathcal{E}}_3=6\text{V}$

Szukane:

$I_1=?$

$I_2=?$

$I_3=?$

$I_{{\mathcal{E}}_1}=?$

$I_{{\mathcal{E}}_2}=?$

$I_{{\mathcal{E}}_3}=?$

Rozwiązanie:

Wiemy, że:

$R_1=R_2=R_3=R$

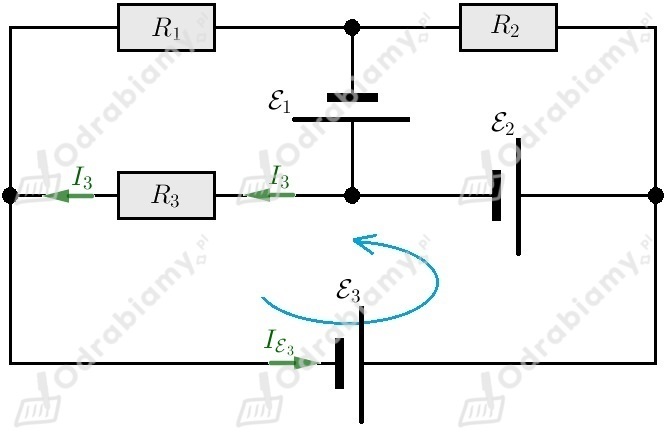

Zaczynamy od rozważanie poszczególnych oczek obwodu. Mamy trzy oczka. Wybieramy pierwsze:

Drugie prawo Kirchhoffa mówi nam, że suma algebraiczna wszystkich sił elektromotorycznych i napięć w oczku sieci jest równa zero. Jeżeli pójdziemy zgodnie z kierunkiem prądu wytwarzanym przez źródło 3 (pamiętamy, że spadek napięć na oporniku odpowiada różnicy na oczku) mamy, że:
