Dane:

▶ wartość pierwszej siły działającej na sprężynę: $F_1=2\mathrm{N}$

▶ wydłużenie sprężyny podczas rozciągania pierwszą siłą: $x_1=4\mathrm{cm}$

▶ wartość drugiej siły działającej na sprężynę: $F_2=4\mathrm{N}$

▶ wydłużenie sprężyny podczas rozciągania drugą siłą: $x_2=8\mathrm{cm}$

▶ wartość trzeciej siły działającej na sprężynę: $F_3=3\mathrm{N}$

Szukane:

▶ wydłużenie sprężyny podczas rozciągania trzecią siłą: $x_3=?$

Rozwiązanie:

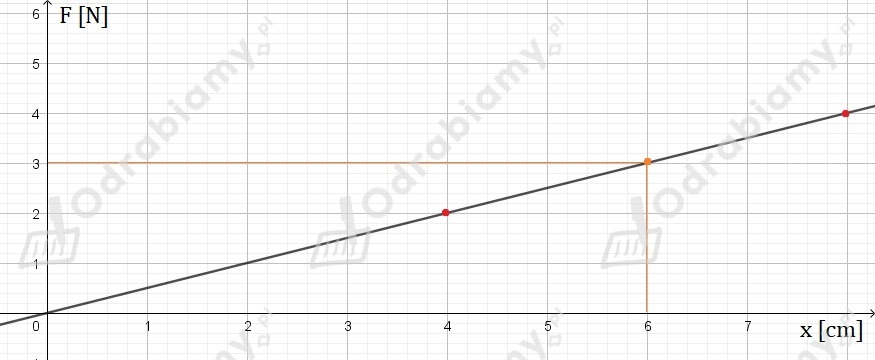

Rysujemy wykres zależności wydłużania się sprężyny (x [cm]) od działającej na nią siły (F [N]).

Wykreślamy prostą przechodzącą wyznaczone punkty, a następnie odczytujemy z wykresu szukane wydłużenie:



Na wykresie znajdujemy punkt, dla którego wartość siły wynosi 3 N i odczytujemy odpowiadającą jej wartość wydłużenia sprężyny.

Odpowiedź: Sprężyna wydłuży się o 6 cm.
