$\mathbf{a})$

 Uzasadnienie:

Siły na rysunku mają ten sam kierunek, ale przeciwne zwroty, co oznacza, że siłę wypadkową obliczymy jako różnicę wartości tych sił:

$F_w=60\mathrm{N}-60\mathrm{N}=0\mathrm{N}$

Siła równoważąca siłę wypadkową będzie zerowa, ponieważ siły działające na ciało są w równowadze.

 Odpowiedź:

Siła wypadkowa wynosi 0 N, zatem układ wraz z siłą równoważącą wygląda następująco:



$\mathbf{b})$

 Uzasadnienie:

Siły na rysunku mają ten sam kierunek i zwrot, co oznacza, że siłę wypadkową obliczymy jako sumę wartości tych sił:

$F_w=50\mathrm{N}+30\mathrm{N}=80$

Siła równoważąca siłę wypadkową będzie miała taką samą wartość, ale przeciwny zwrot. Siła wypadkowa zwrócona jest w prawo, więc siła równoważąca zwrócona będzie w lewo.

 Odpowiedź:

Siła wypadkowa wynosi 80 N i zwrócona jest w prawo, zatem układ wraz z siłą równoważącą, zaznaczoną na niebiesko, wygląda następująco:



$\mathbf{c})$

 Uzasadnienie:

Siły na rysunku mają ten sam kierunek, ale przeciwny zwrot, co oznacza, że siłę wypadkową obliczymy jako różnicę wartości tych sił:

$F_w=60\mathrm{N}-30\mathrm{N}=30\mathrm{N}$

Siła równoważąca siłę wypadkową będzie miała taką samą wartość, ale przeciwny zwrot. Siła wypadkowa zwrócona jest w lewo, więc siła równoważąca zwrócona będzie w prawo.

 Odpowiedź:

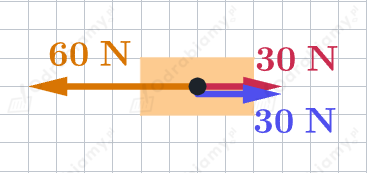

Siła wypadkowa wynosi 30 N i zwrócona jest w lewo, zatem układ wraz z siłą równoważącą, zaznaczoną na niebiesko, wygląda następująco:
