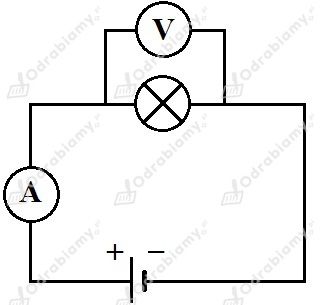

Schemat obwodu elektrycznego potrzebnego do przeprowadzenia poniższych pomiarów:



Woltomierz zawsze łączymy równolegle z elementem obwodu, którego napięcie chcemy zmierzyć. Natomiast amperomierz łączymy szeregowo.

Obliczamy dane z tabelki:

• pierwszy wiersz

$\text{R}=\frac{\text{U}}{\text{I}}=\frac{1,2\text{V}}{0,06\text{A}}$

$\text{R}=20\Omega$

• drugi wiersz

$\text{U}=\text{R}\cdot \text{I}=20\Omega \cdot 0,12\text{A}$

$\text{U}=2,4\text{V}$

• trzeci wiersz

$\text{I}=\frac{\text{U}}{\text{R}}=\frac{3,6\text{V}}{20\Omega }$

$\text{I}=0,18\text{A}$

• czwarty wiersz

$\text{U}=\text{R}\cdot \text{I}=20\Omega \cdot 0,24\text{A}$

$\text{U}=4,8\text{V}$

Uzupełniamy tabelę:

Napięcie U [V]	Natężenie I [A]	Iloraz U/I  [Ω]
1,2	0,06	20
2,4	0,12	20
3,6	0,18	20
4,8	0,24	20

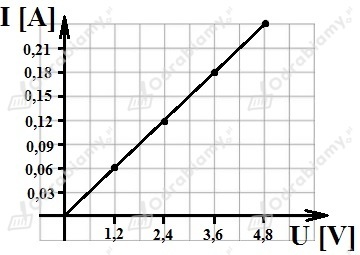

Na koniec rysujemy wykres zależności naężenia prądu od napięcia dla danego przewodnika:
