$\text{Dane:}$

$\text{R}=100\Omega$

$\text{a)}$

Przekształcamy wzór na opór z prawa Ohma, aby otrzymać wyrażenie na napięcie:

$\text{R}=\frac{\text{U}}{\text{I}}\text{/}\cdot \text{I}$

$\text{R}\cdot \text{I}=\frac{\text{U}\cdot \sout{\text{I}}}{\sout{\text{I}}}$

$\text{U}=\text{R}\cdot \text{I}$

Teraz obliczamy kolejne napięcia:

${\text{U}}_1=0\text{V}$

${\text{U}}_2=\text{R}\cdot {\text{I}}_2=100\Omega \cdot 0,005\text{A}=0,5\text{V}$

${\text{U}}_3=\text{R}\cdot {\text{I}}_3=100\Omega \cdot 0,01\text{A}=1\text{V}$

${\text{U}}_4=\text{R}\cdot {\text{I}}_4=100\Omega \cdot 0,015\text{A}=1,5\text{V}$

${\text{U}}_5=\text{R}\cdot {\text{I}}_5=100\Omega \cdot 0,02\text{A}=2\text{V}$

${\text{U}}_6=\text{R}\cdot {\text{I}}_6=100\Omega \cdot 0,025\text{A}=2,5\text{V}$

${\text{U}}_7=\text{R}\cdot {\text{I}}_7=100\Omega \cdot 0,03\text{A}=3\text{V}$

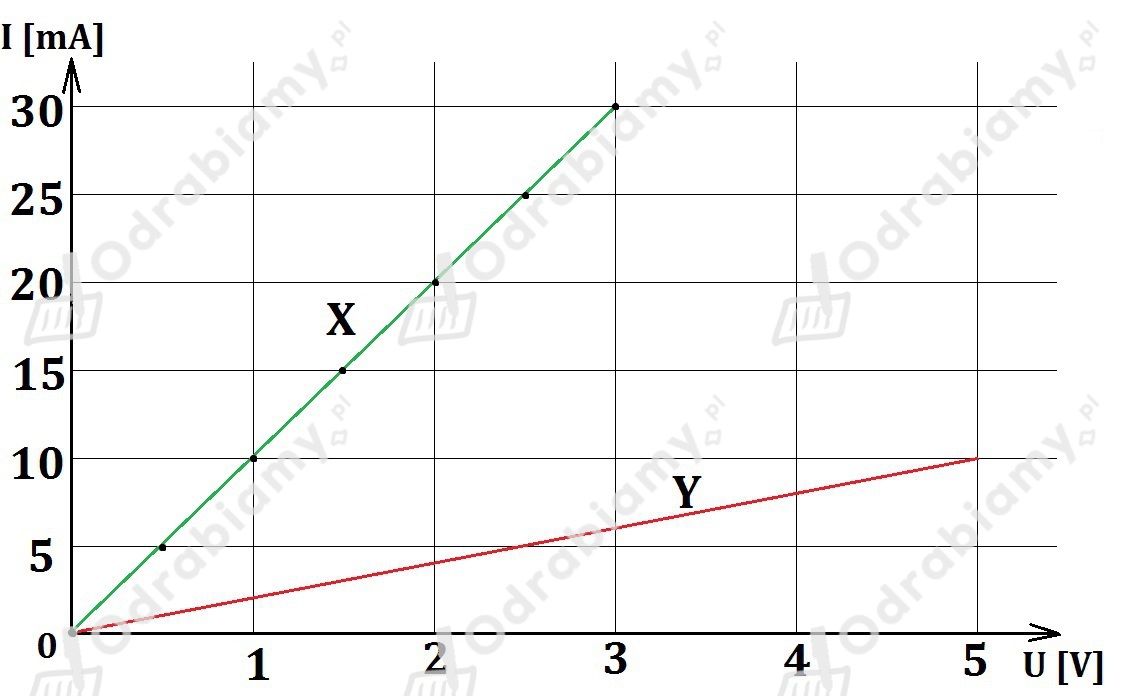

U [V]	0	0,5	1	1,5	2	2,5	3
I [mA]	0	5	10	15	20	25	30

$\text{b)}$

Opór opornika Y w porównaniu z oporem opornika X jest większy.

$\text{c)}$

$\text{Dane:}$

${\text{U}}_{\text{Y}}=5\text{V}$

${\text{I}}_{\text{Y}}=10\text{mA}=0,01\text{A}$

$\text{Szukane:}$

${\text{R}}_{\text{Y}}=\text{?}$

Obliczamy zgodnie z prawem Ohma:

${\text{R}}_{\text{Y}}=\frac{{\text{U}}_{\text{Y}}}{{\text{I}}_{\text{Y}}}=\frac{5\text{V}}{0,01\text{A}}$

${\text{R}}_{\text{Y}}=500\Omega$

Odpowiedź: Opór opornika Y jest róny 500 Ω.
