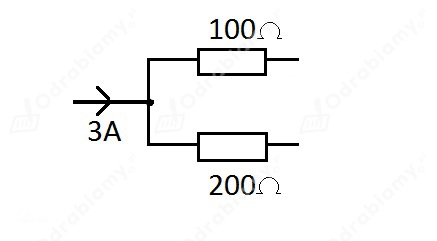

Do węzła sieci elektrycznej wpływa prąd o

5
 Zadanie

6
 Zadanie

Do obliczenia szukanych wartości potrzebne nam będzie obliczenie oporu zastępczego połączenia równoległego.

`1/R_z= 1/(100Omega)+1/(200Omega)`

`1/R_z= 2/(200Omega)+1/(200Omega)`

`1/R_z= 3/(200Omega)`

`R_z=200/3 Omega`

`R_z=66,67 Omega`

Obliczamy napięcie w tej sieci elektrycznej.

`I=1/R *U`            `/*R`

`IR=U`

`U=3A*66,67 Omega= 200 V`

Natężenie na oporniku o oporze 100 omy:

`I_1=1/R *U`

`I_1=1/(100Omega) *200V= ul(ul(2A))`

Natężenie na oporniku o oporze 200 omów:



`I_2= 1/(200Omega) *200V= ul(ul(1A))`



Odpowiedź:

Natężenia w tych odgałęzieniach wynoszą 2 A i 1 A.
