a)

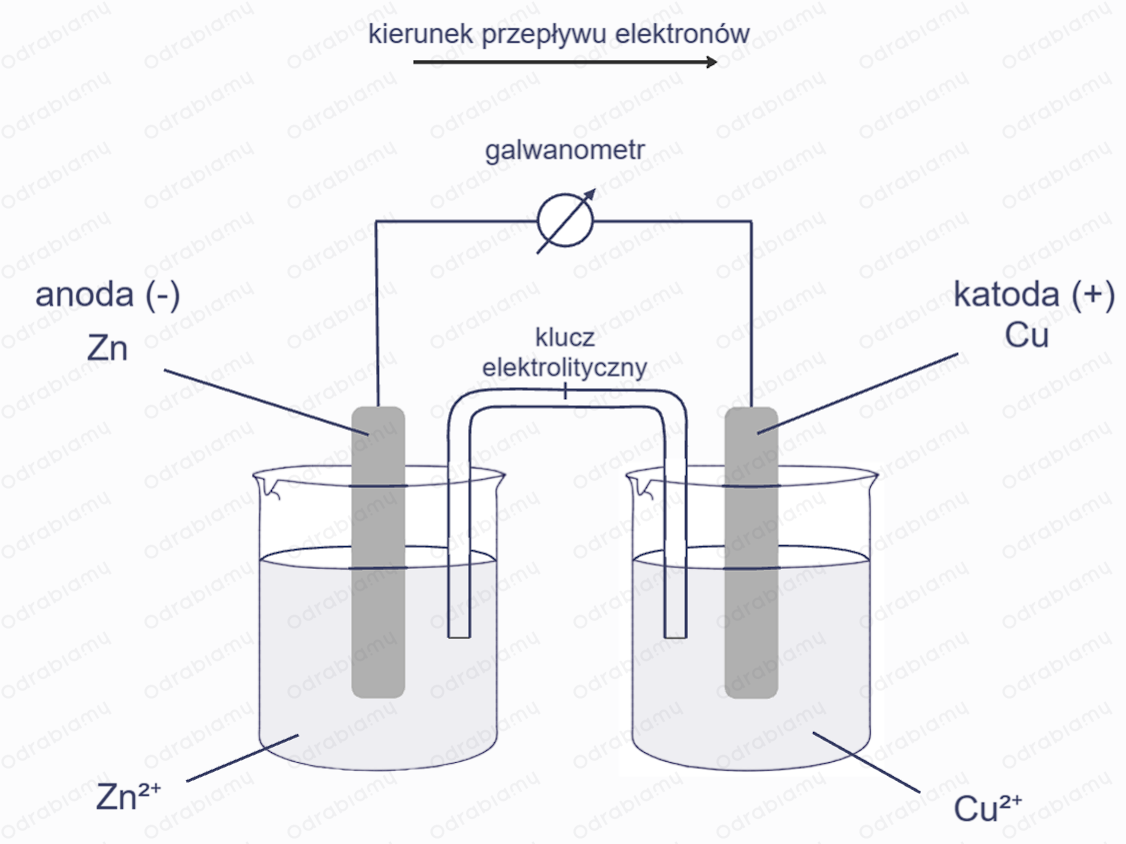

Szkic ogniwa:







b)

Obserwacje:

ANODA - blaszka się roztwarza

KATODA - blaszka pokrywa się brunatnym osadem, niebieski roztwór traci na intensywności zabarwienia



---

Wyjaśnienie:

Podczas pracy ogniwa na elektrodach zachodzą następujące procesy:

Anoda: $\mathrm{Zn}\to \mathrm{Zn}{}^{2+}+2\mathrm{e}{}^{-}$

Katoda: $\mathrm{Cu}{}^{2+}+2\mathrm{e}{}^{-}\to \mathrm{Cu}$

W wyniku tych reakcji cynk tworzący anodę roztwarza się, a na miedzianej blaszce będącej katodą osadza się porcja miedzi. Równocześnie roztwór, w którym zanurzona jest blaszka miedziana traci na intensywności zabarwieniu, ponieważ jony Cu²⁺ odpowiadający za niebieską barwę, są redukowane do metalicznej miedzi, w związku z czym ich stężenie się zmniejsza.
