a)

Wzór półstrukturalny:

Nazwa systematyczna: butano-2,3-diol



b)

Wzór półstrukturalny:



---

Wyjaśnienie:

a)

Ponieważ w reakcji ma powstać jeden produkt, to substrat musi być symetryczny, tak aby po przecięciu wiązania łączącego węgle połączone z grupami -OH dostać dwa identyczne fragmenty.

b)

Atomy węgla tworzące grupę karbonylową w produktach, były ze sobą połączone w substracie. W wyniku reakcji z kwasem HIO₄, węgiel połączony z grupą -OH tworzy grupę aldehydową, a węgiel połączony z tlenem wiązaniem podwójnym tworzy grupę karboksylową.

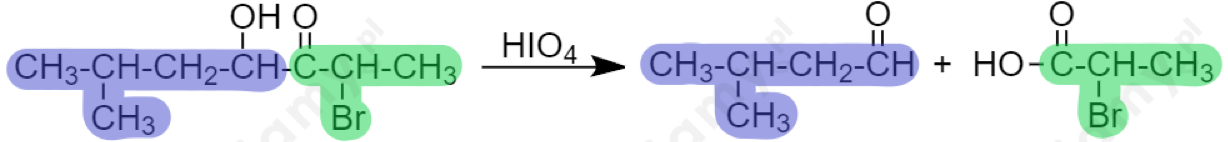

Na poniższym równaniu reakcji zaznaczono od jakich fragmentów substratu pochodzą produkty reakcji.
