UWAGA! Zadania konstrukcyjne należy wykonywać samodzielnie. Poniżej przedstawiamy instrukcję jego wykonania.

 1. SZEŚCIAN

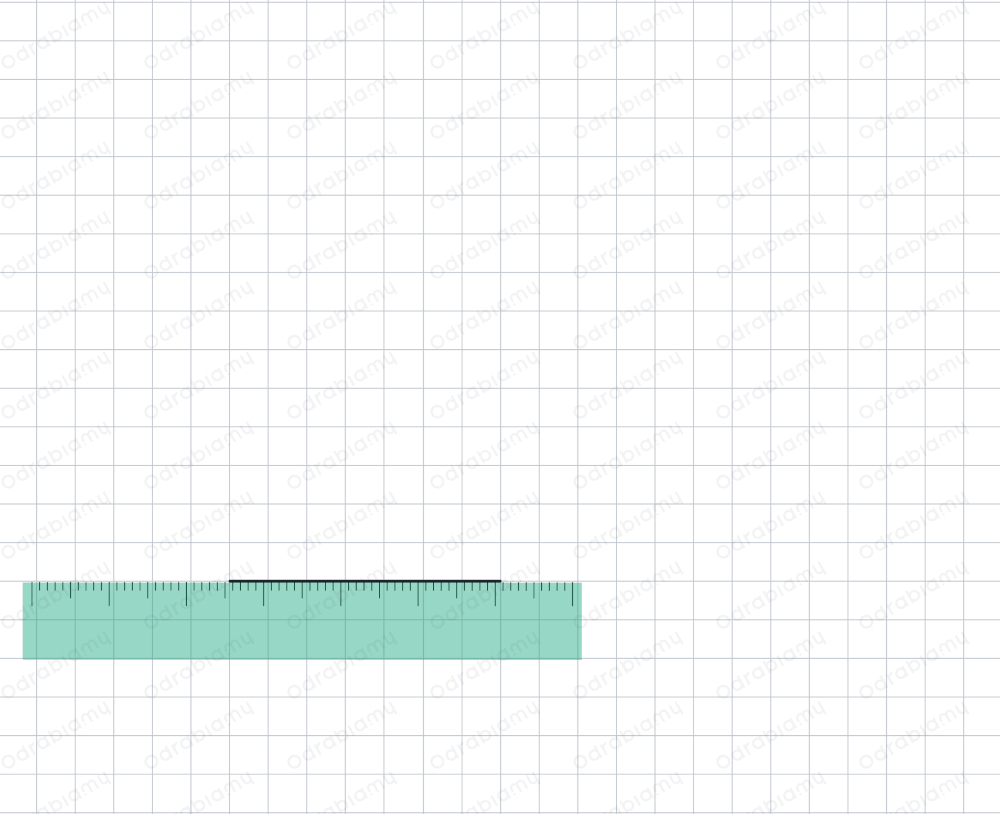

▶ Zacznij od wykreślenia przedniej krawędzi podstawy sześcianu.

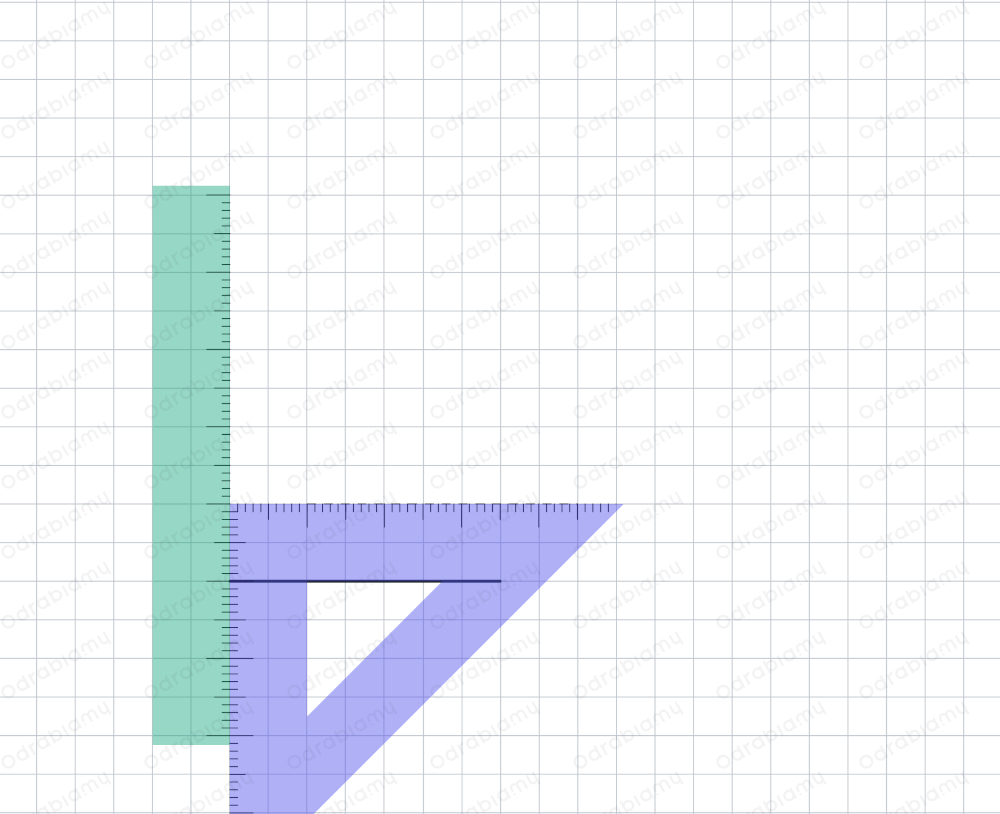

▶ Następnie przy pomocy ekierki utwórz drugą równoległą krawędź podstawy sześcianu.

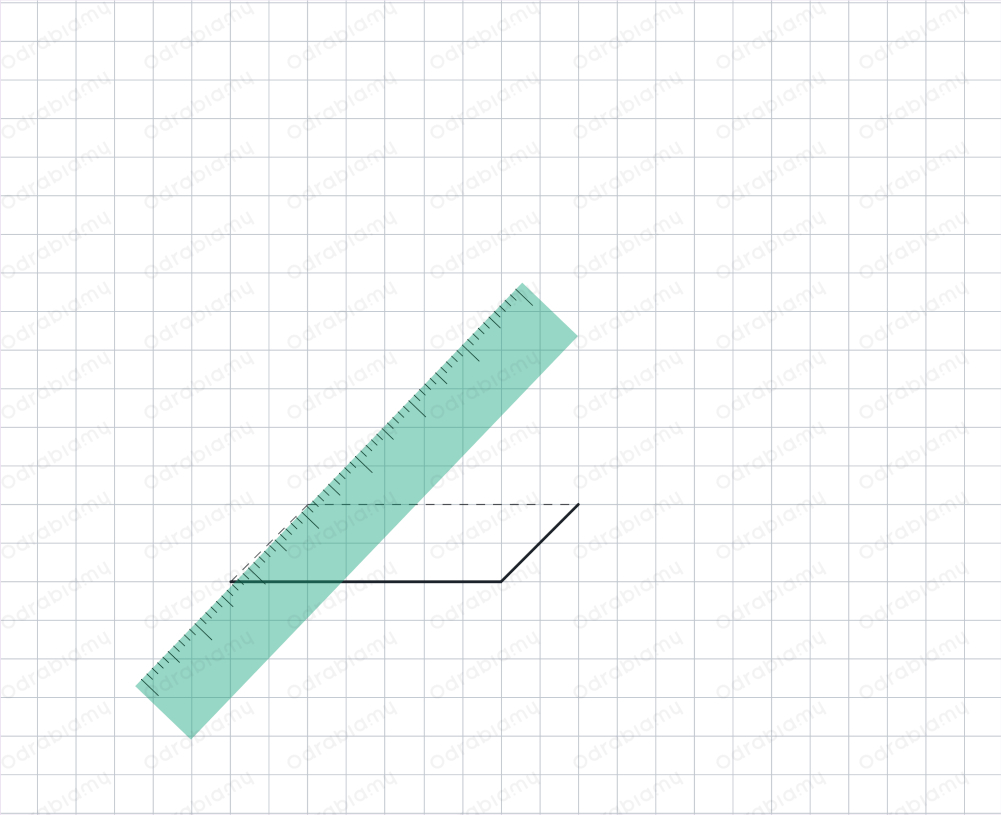

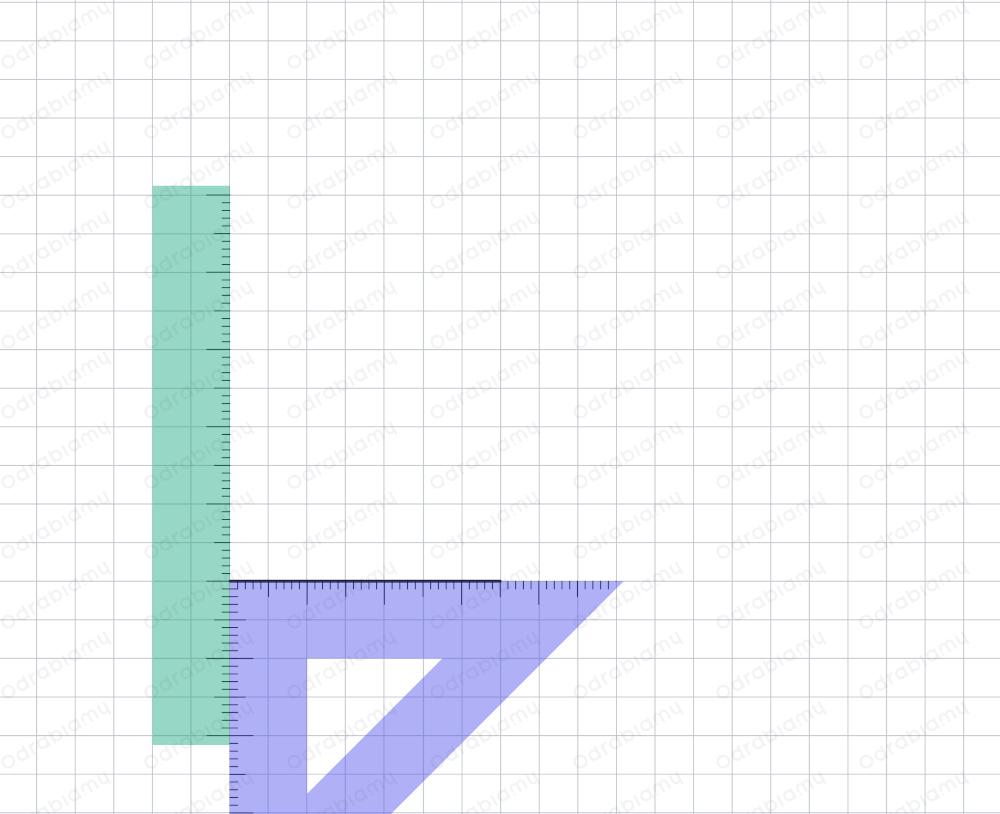

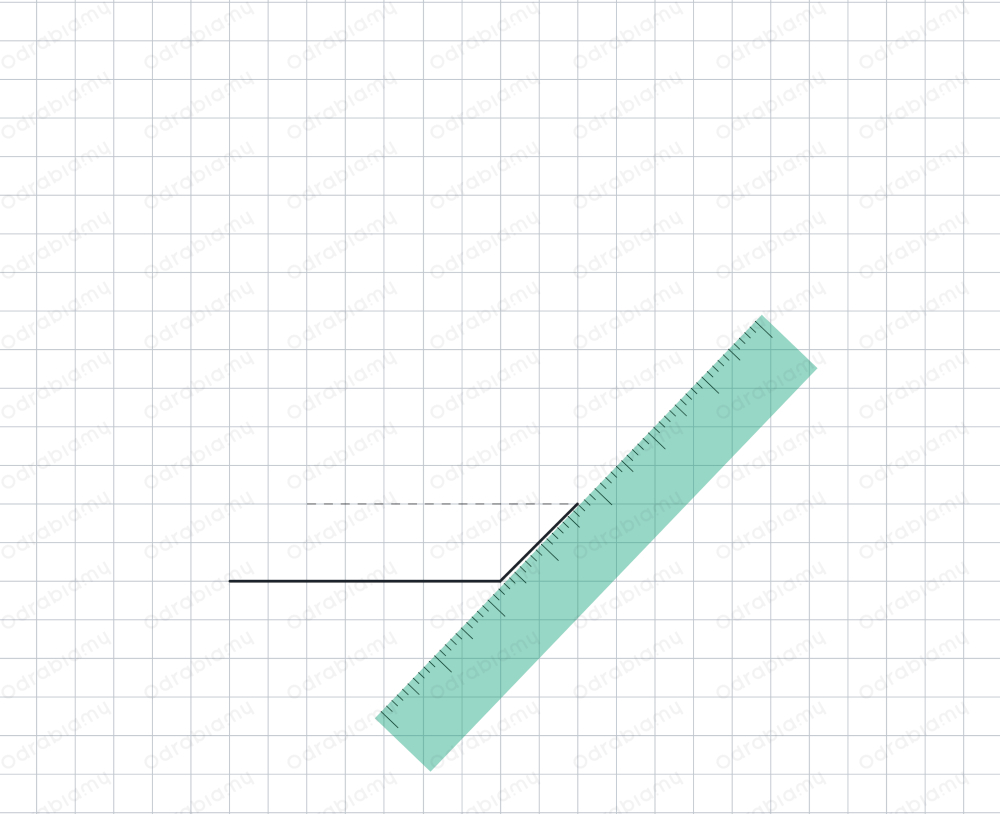

▶ Do odcinka przykładamy ekierkę i dokładamy do niej linijkę. Następnie ekierkę przesuwamy nieco w górę tworząc drugi odcinek równoległy. Pamiętamy, by krawędzie niewidoczne na rzucie były rysowane cienką linią przerywaną.

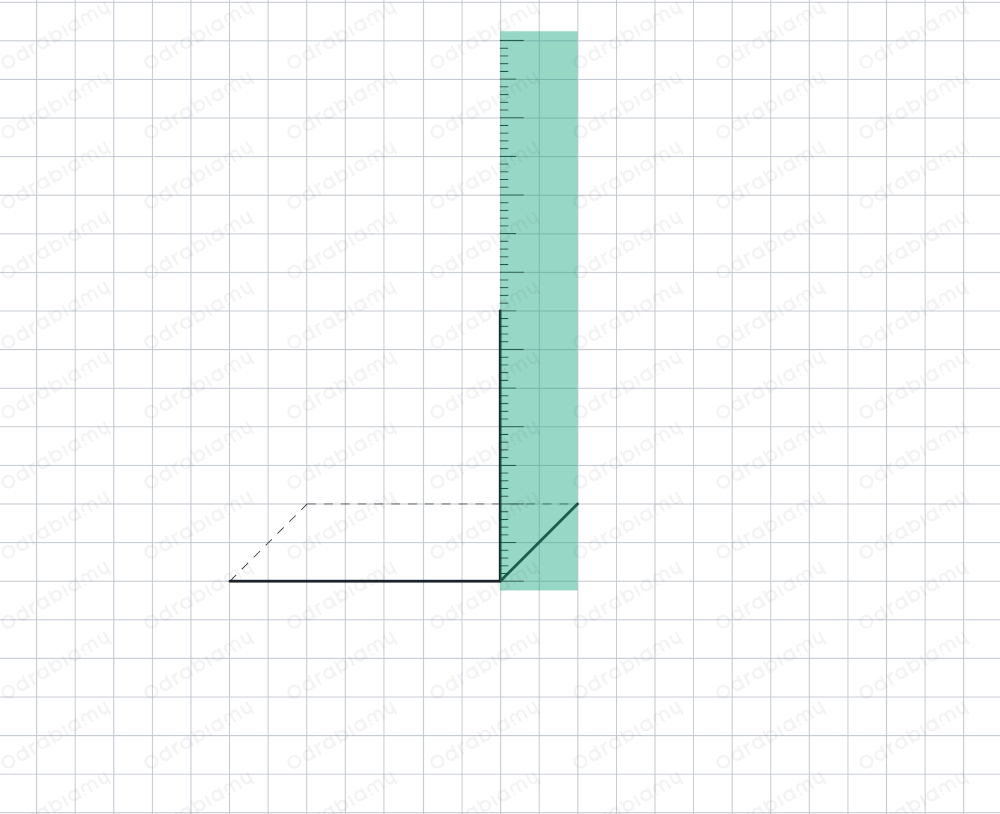

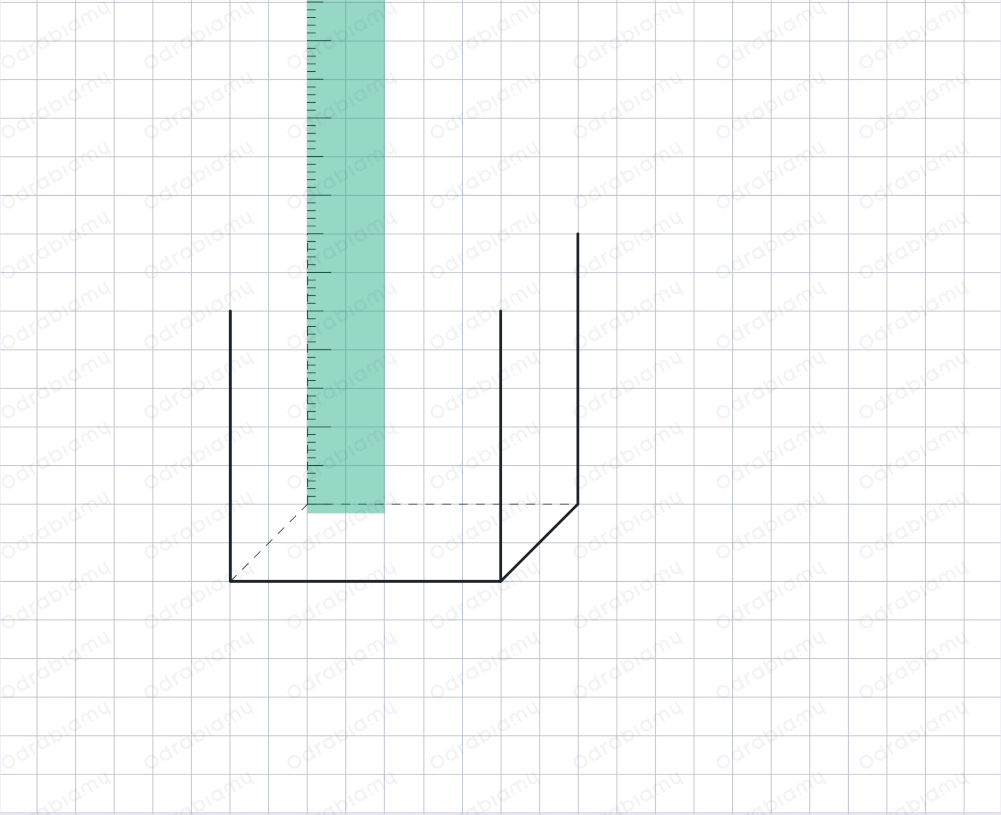

▶ Łączymy końce powstałych odcinków tworząc krawędzie boczne podstawy.

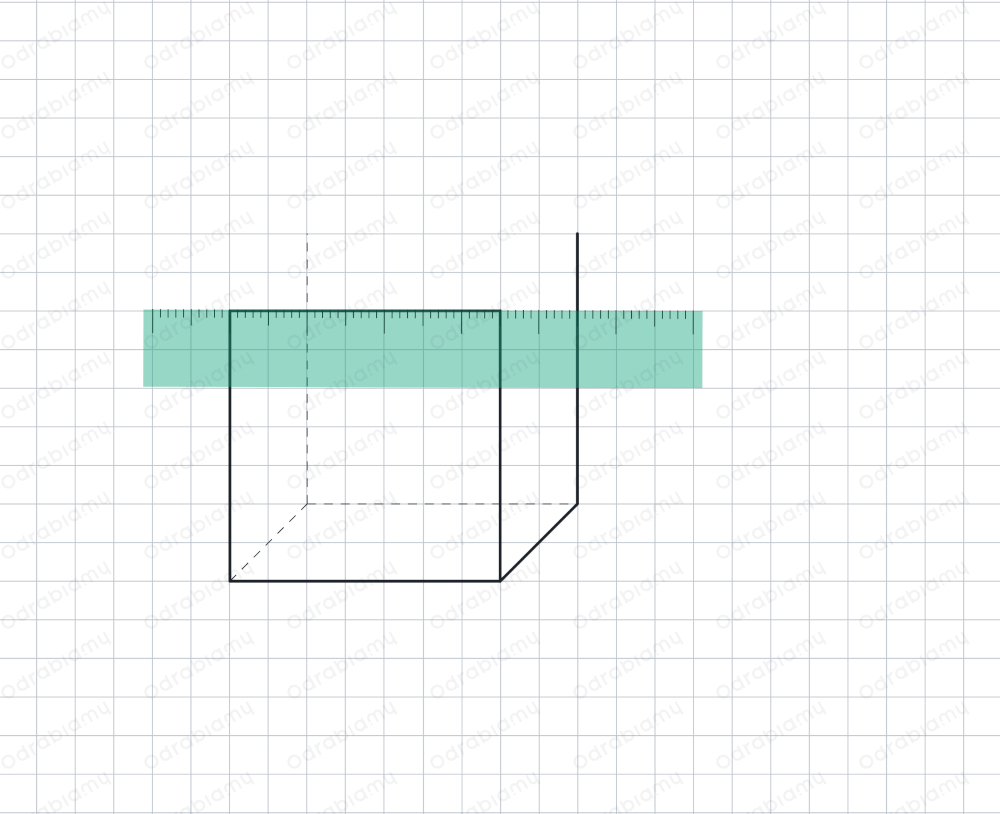

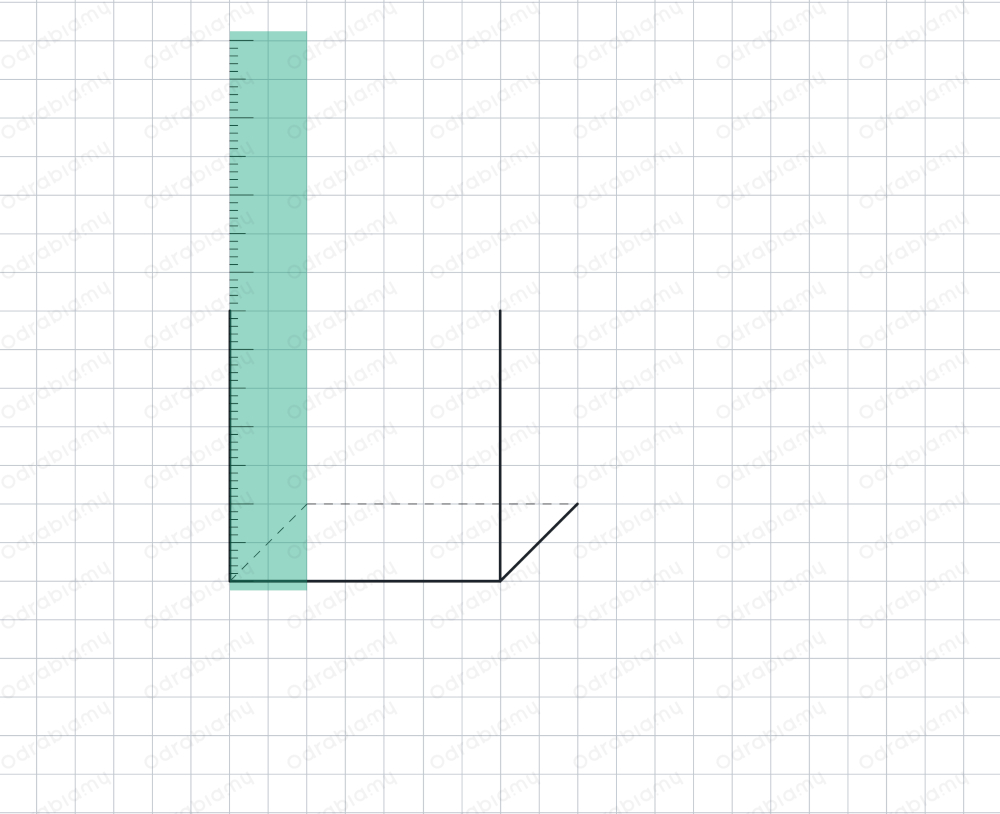

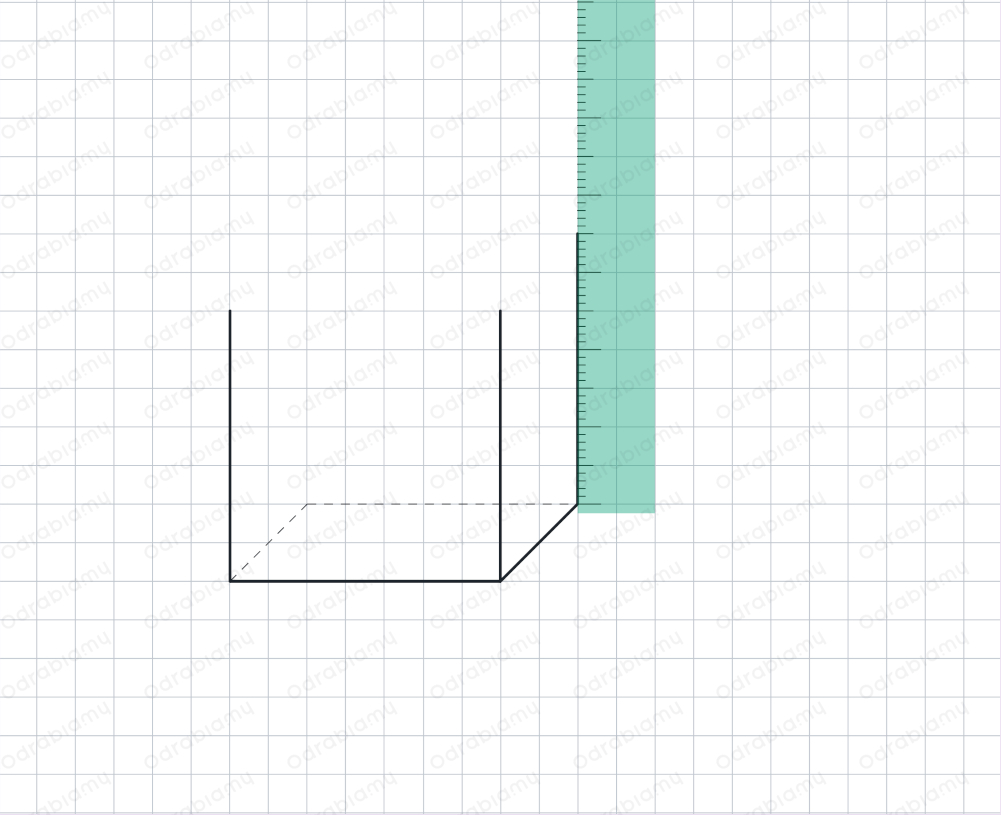

▶ Następnie na ustaloną wysokość (taką samą jak długość przedniej krawędzi podstawy) rysujemy pionowe krawędzie sześcianu.





▶ Tylna krawędź ponownie jest rysowana liną przerywaną.

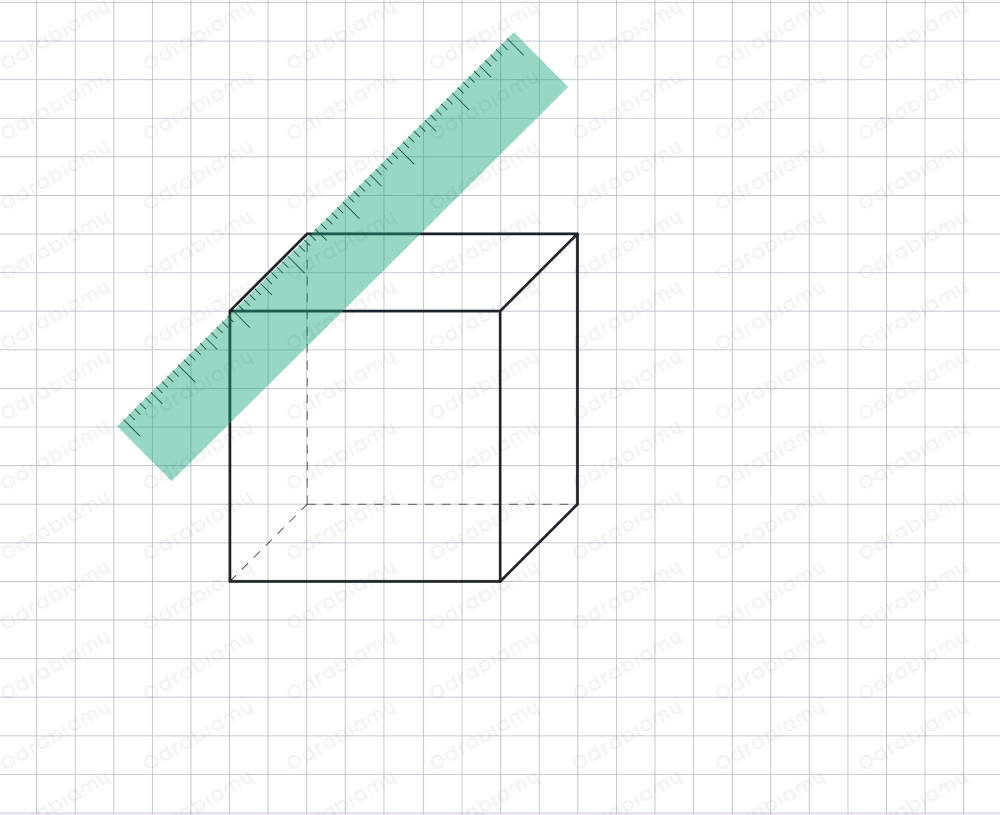

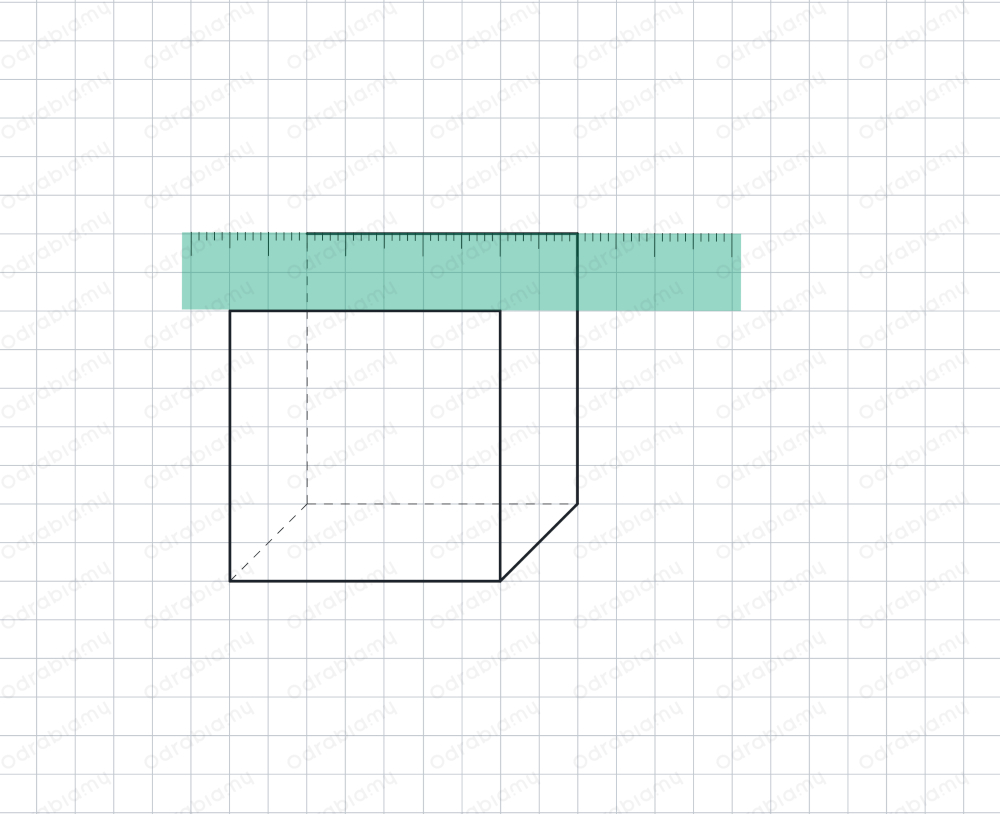

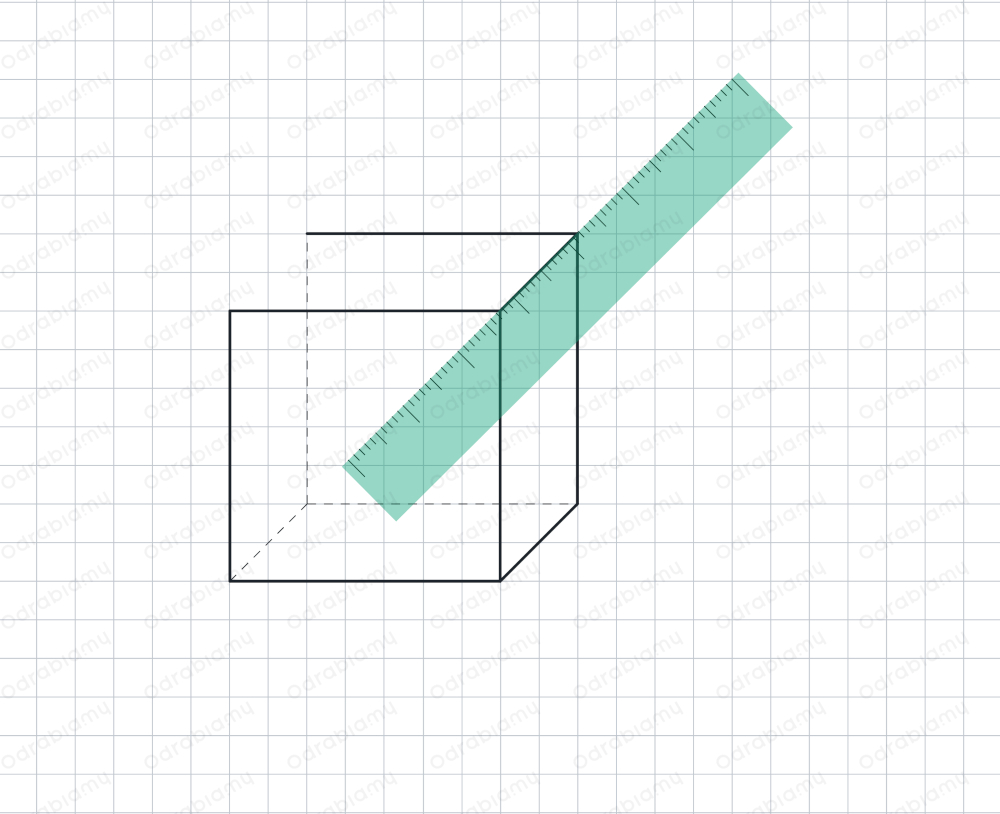

▶ Dalej łączymy końce pionowych odcinków.







▶ Szkic sześcianu jest gotowy.



 2. WALEC

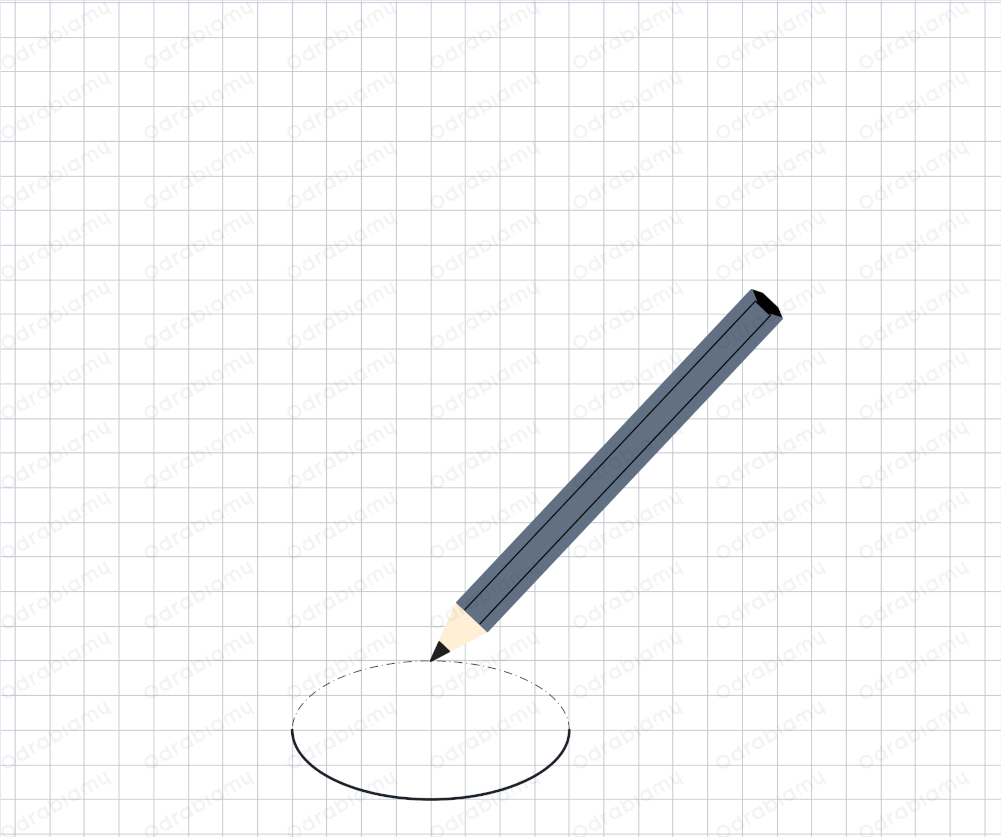

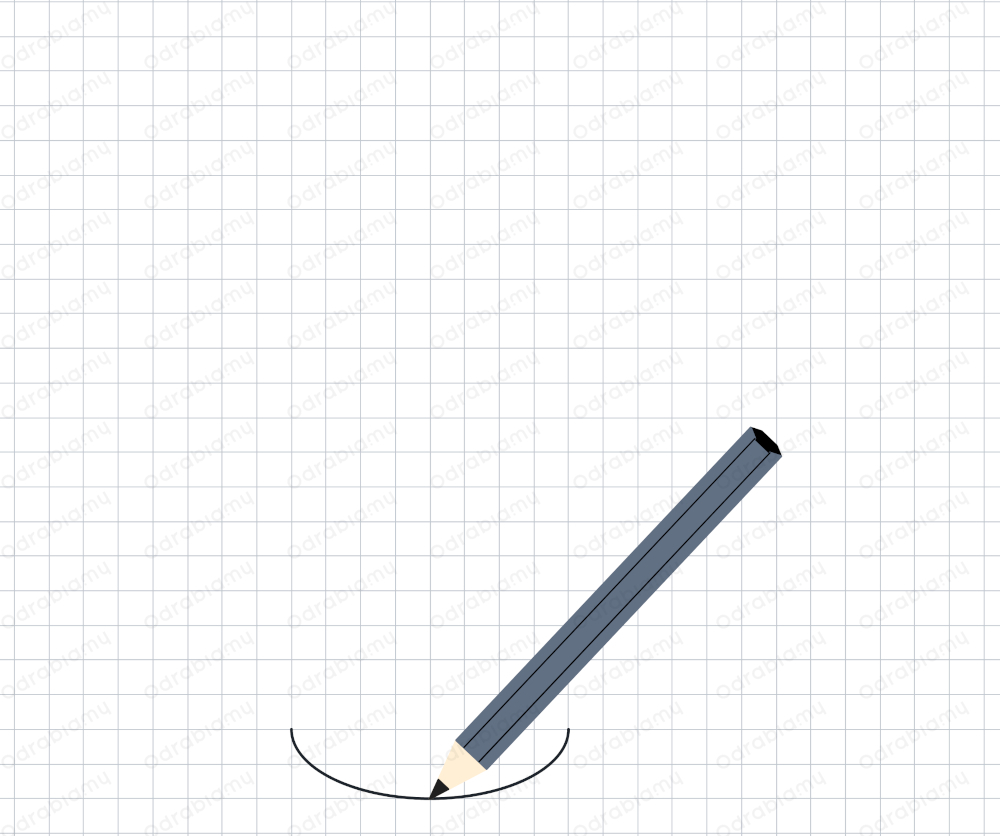

▶ Zaczynamy od odręcznego narysowania podstawy walca. W rzucie ma ona kształt elipsy.

▶ Druga krawędź podstawy walca jest niewidoczna na rzucie - rysujemy ją cienką linią przerywaną.

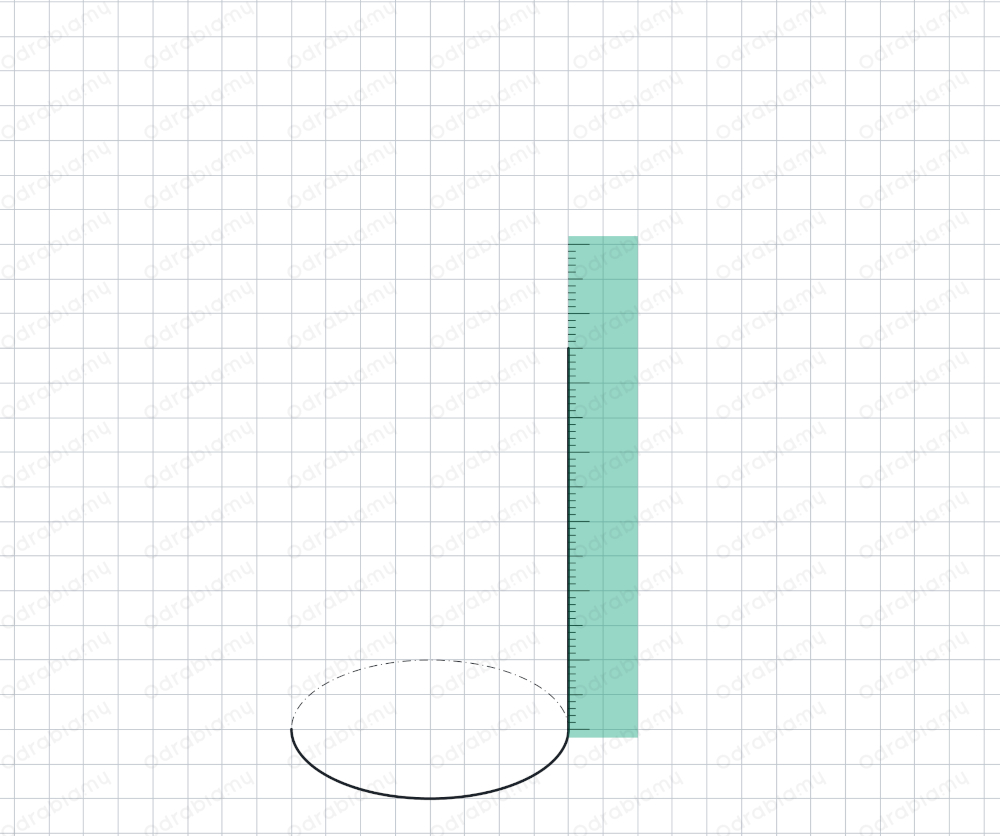

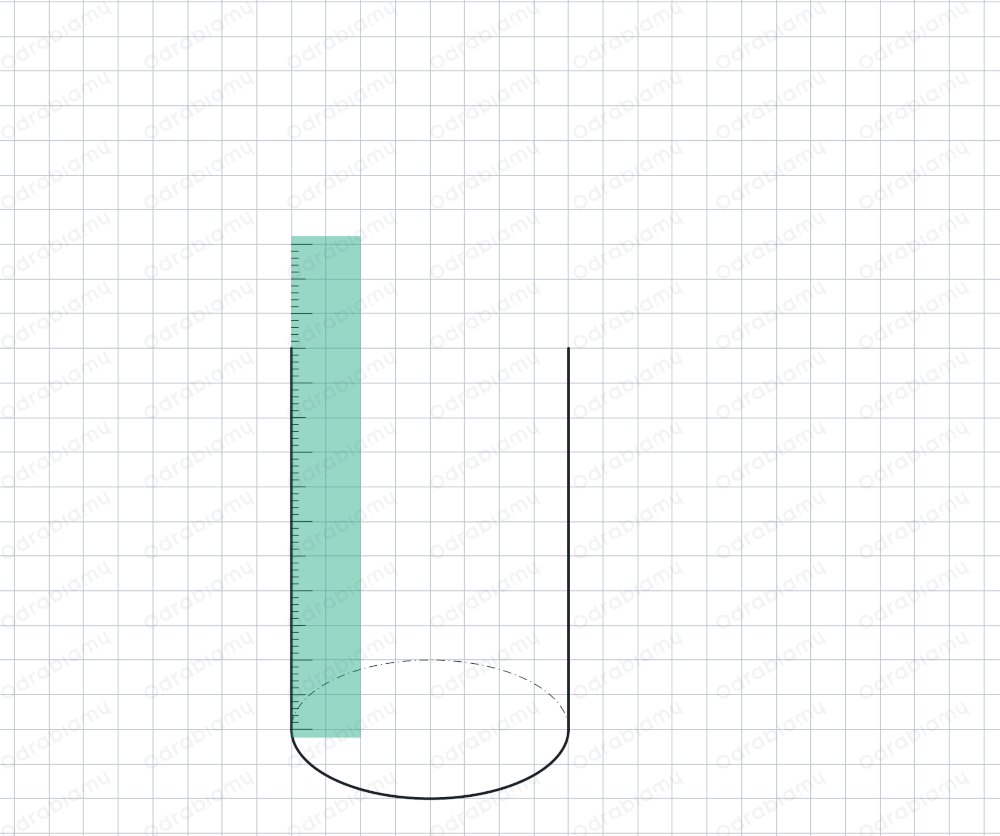

▶ Następnie prowadzimy krawędzie pobocznicy walca na wybraną wysokość.

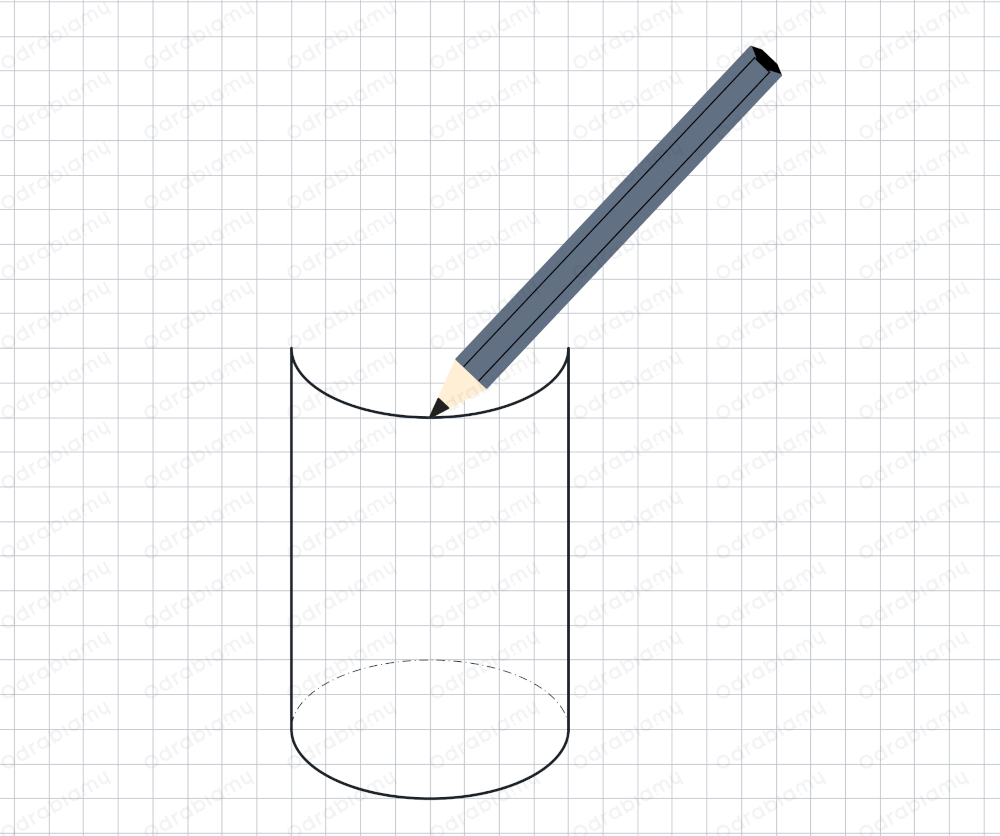

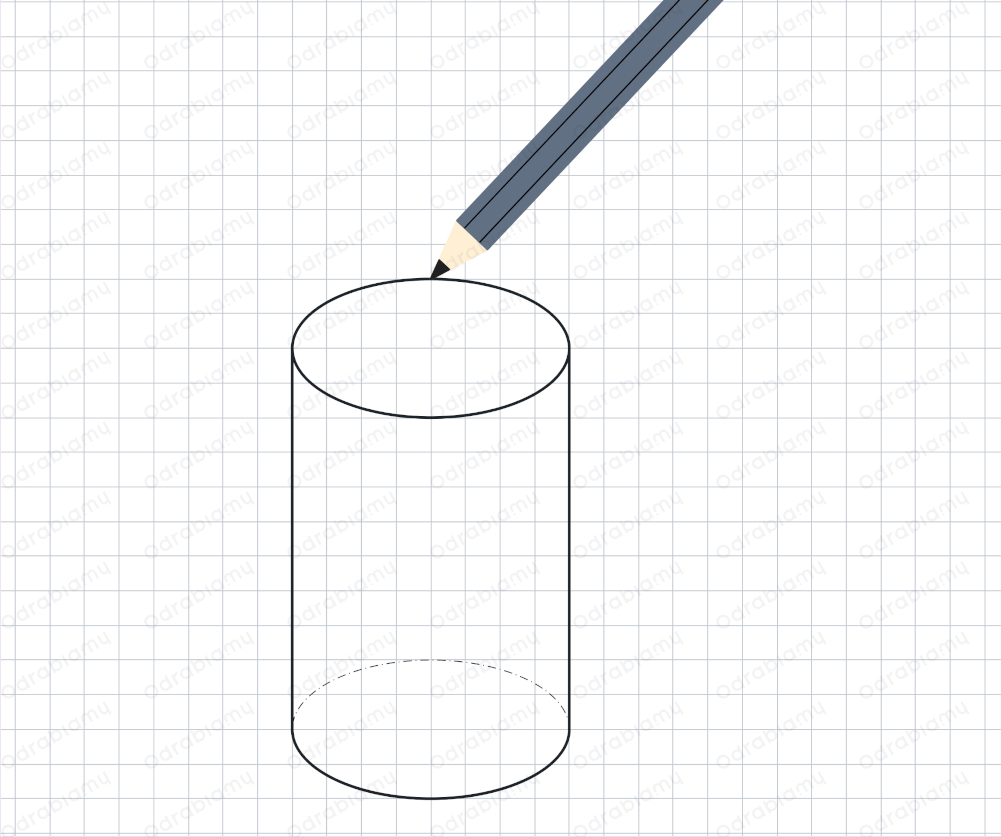

▶ Łączymy górne końce narysowanych odcinków łukiem tworzącym obrys górnej podstawy walca.

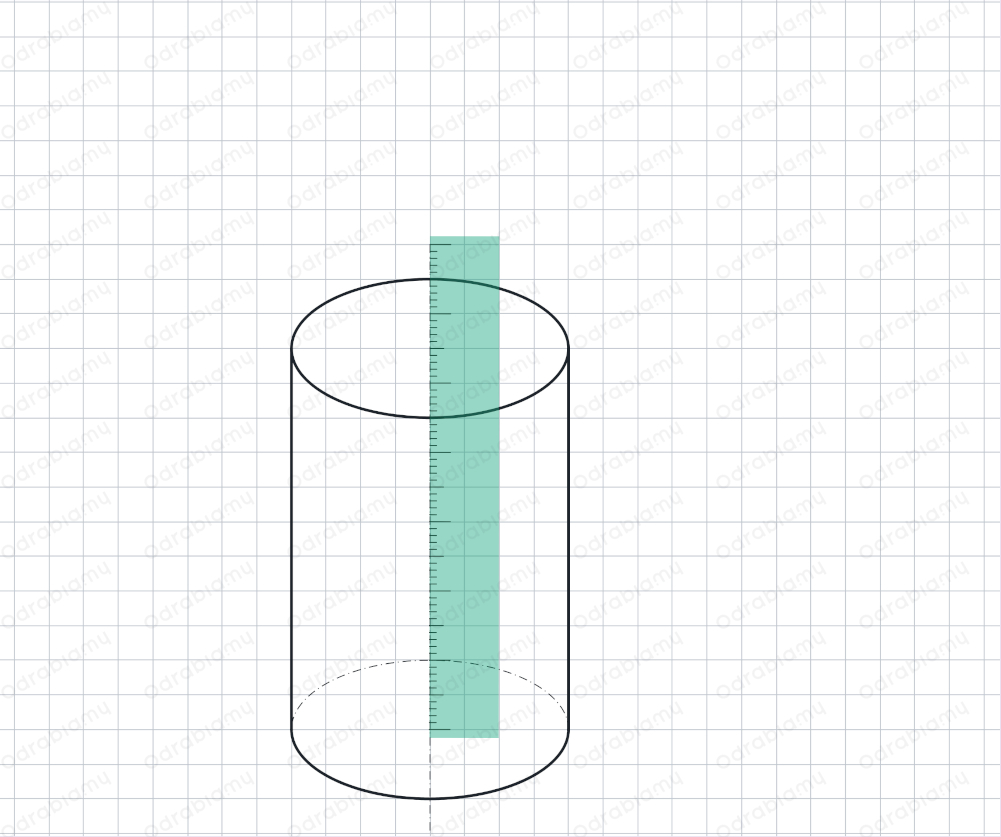

▶ Dalej zaznaczamy pionową oś symetrii walca - zaznaczmy ja cienką linią punktową.

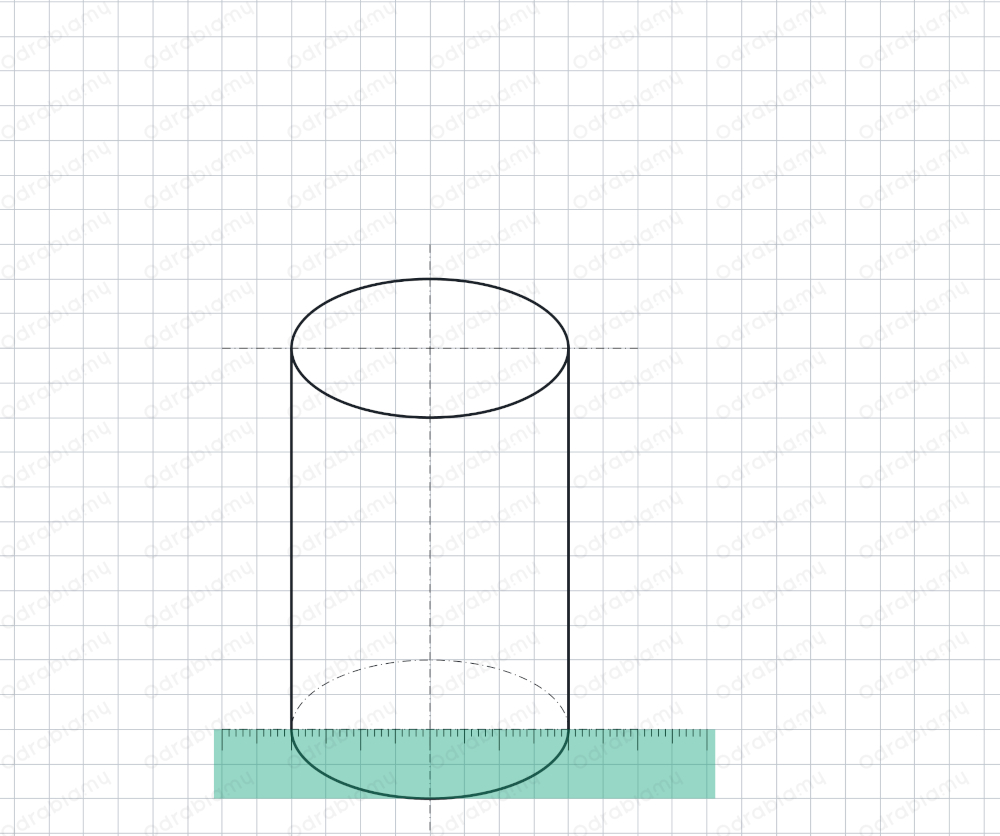

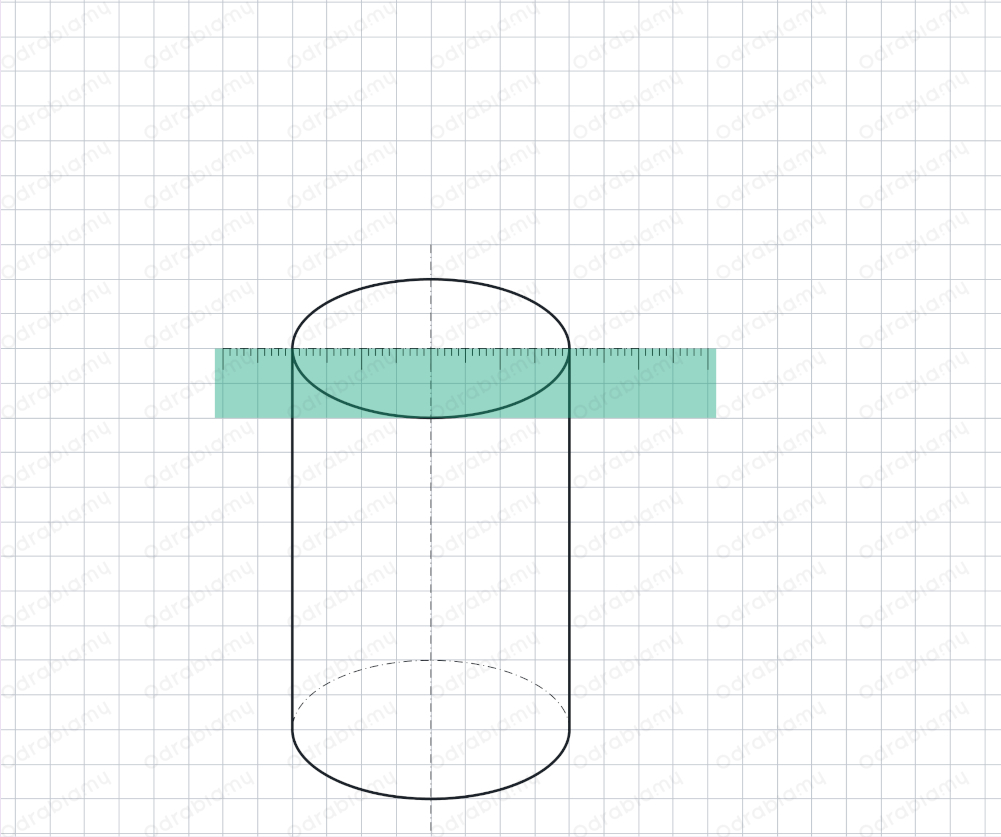

▶ Na koniec wyznaczamy poziome osie symetrii obu podstaw walca.



▶ Szkic walca jest gotowy.
