Zasady wymiarowania rysunków technicznych:
▶ Krawędzie przedmiotu na rysunku technicznym tworzymy linią grubą.
▶ Linie wymiarowe (zakończone strzałkami) oraz linie pomocnicze dla linii wymiarowych tworzymy linią cienką.
▶ Pomocnicze linie wymiarowe przeciągamy o 2 mm za punkt zetknięcia z linią wymiarową.
▶ Tylko pomocnicze linie wymiarowe mogą się przecinać.
▶ Pamiętamy o nie podawaniu wymiarów oczywistych, czyli takich, które wynikają z innych już podanych wymiarów.
▶ Wszystkie wymiary podajemy wyrażone w milimetrach bez dopisywania jednostki.
▶ Przestrzegamy też odpowiedniego odsunięcia linii wymiarowych:
- o minimum 10 mm od krawędzi przedmiotu
- o minimum 7 mm od innej linii wymiarowej
▶ Dobrze jest wysunąć wszystkie wymiary poza obrys rysunku oraz ich długości zapisać nad linią wymiarową po środku, ale tak, żeby liczby wymiarowe nie były jedna nad drugą.

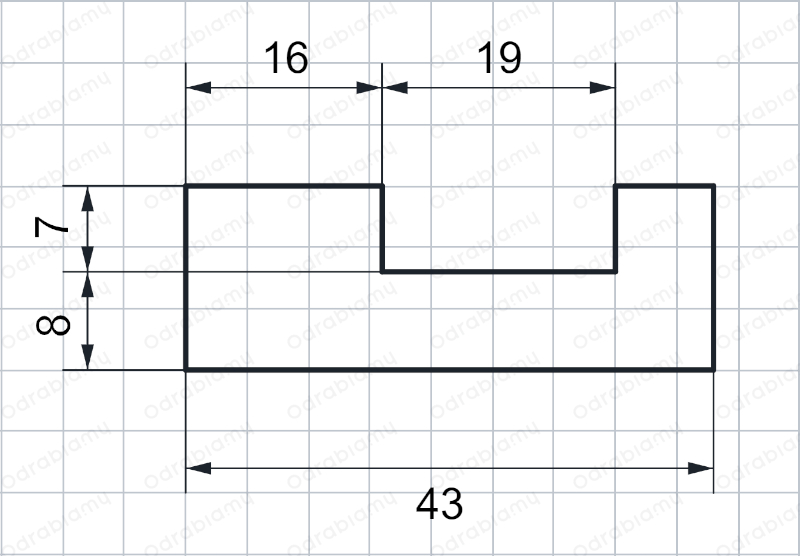

Gotowy rysunek powinien wyglądać następująco:
