Fizyka. Matura: maj 2021. Zadanie 8.1.

Zadanie 8.

Uczniowie badali własności cienkich soczewek skupiających. Na ławie optycznej ustawiali jedną z dwóch soczewek skupiających S1 i S2 oraz małą, świecącą diodę LED. Diodę umieszczali w różnych miejscach przed soczewką. Ogniskowe soczewek S1 i S2 były różne.

Zadanie 8.1.

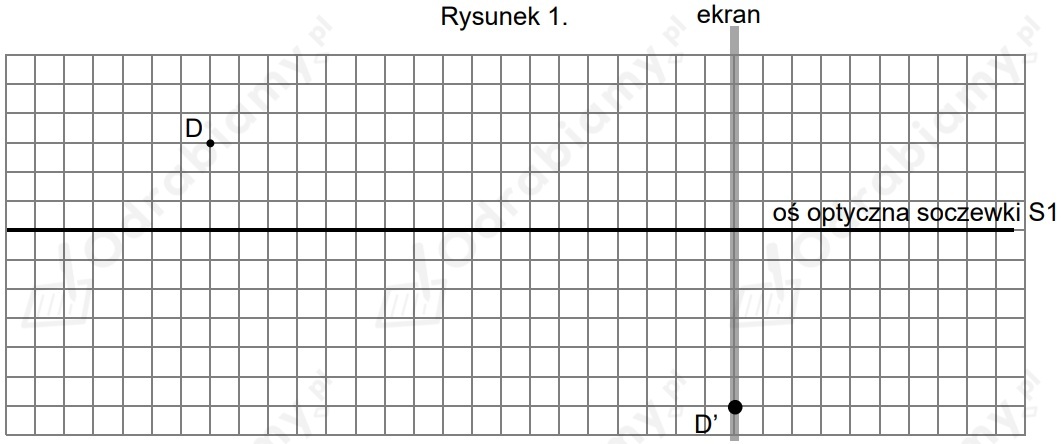

W pierwszym doświadczeniu uczniowie uzyskali na ekranie za pomocą soczewki S1 ostry obraz D’ świecącej diody D. Na rysunku 1. przedstawiono położenie diody D oraz położenie jej obrazu D’ względem osi optycznej soczewki S1 oraz względem ekranu.

Na rysunku 1. wyznacz konstrukcyjnie położenie soczewki S1 oraz położenie jednego z jej ognisk. Oznacz symbolem S1 położenie środka tej soczewki na osi optycznej, a symbolem F₁ – położenie jednego z jej ognisk.
